在以前用 Delphi 开发的项目中，会经常用到 TChart 这个画图控件，它本身很强大，支持各类图，如点线图，柏拉图，柱状图等等，加上可以输出成 BMP，JPEG，JPG，SVG，GIF 等各种格式图片，很好用，当时也封装成比较独立的 DLL 文件。这次开发.net 程序正好派上用场。

　　几个关键技术点：

　　1 C#要以非托管方式调用 DLL

　　2 C#把整理好的画图数据生成事先定义好格式的 XML 文件，传给 DLL

　　3 DLL 解析 XML 文件，根据相应格式，要求，画图

　　4 DLL 输出 GIF 文件(经过比较 GIF 图像失真率小，且文件大小最小)

　　5 C#装载 GIF 文件，传到前台展示

　　关键代码：

　　C#

以下是引用片段：
　　#region 定义调用 Delphi 写的画图 DLL
　　///
　　/// 定义调用 Delphi 写的画图 DLL
　　///
　　private class DrawChartFromDll
　　{
　　//定义 DLL 文件名，此文件路径要加到系统 Path 中
　　private const string _fileDll = @"Chart.dll";
　　//调用非托管 Dll，GetChartFromXMLByNet 是 ChartAccess.dll 公开的函数名称
　　[DllImport(_fileDll, EntryPoint = "GetChartFromXMLByNet", CharSet = CharSet.Ansi, CallingConvention = CallingConvention.StdCall)]
　　//C#中的申明
　　public static extern int GetChartFromXMLByNet(int piChartType, string psXMLFileName, string psPriChartFileName, string psSecChartFileName, string psPriHotFileName, string psSecHotFileName);
　　}
　　#endregion
　　public ChartResultData GetCharts(ChartData _ChartData, Hashtable _HotPriAdditionSeqNo, Hashtable _HotSecAdditionSeqNo)
　　{
　　//根据数据生成 XML 文件
　　string _xmlFileName = "";
　　ChartResultData _ChartResultData = new ChartResultData();
　　try
　　{
　　_xmlFileName = this.ConvertDataToXml(_ChartData);
　　}
　　catch (Exception err)
　　{
　　_ChartResultData.ErrMessage = err.Message;
　　}
　　...
　　//调用 DELPHI，取得返回参数
　　int _return = -1;
　　try
　　{
　　_return = DrawChartFromDll.GetChartFromXMLByNet(m_chartType, _xmlFileName, _priChartFileName, _secChartFileName, _priHotFileName, _secHotFileName);
　　}
　　catch (Exception err)
　　{
　　if (_return > 0)
　　{
　　//删除临时生成的 XML 文件
　　this.DeleteTempFile(_xmlFileName);
　　this.DeleteTempFile(_priChartFileName);
　　this.DeleteTempFile(_secChartFileName);
　　this.DeleteTempFile(_priHotFileName);
　　this.DeleteTempFile(_secHotFileName);
　　_ChartResultData.ErrMessage = err.Message;
　　return _ChartResultData;
　　}
　　else
　　{
　　//可能因为安全性问题，在频繁连续调用 DLL 方法时有可能出现內存保护错误信息，虽然出错，但方法已经正确调用并能返回正确的值，此时可以忽略此错误
　　_return = 0;
　　}
　　}
　　//删除临时生成的 XML 文件
　　this.DeleteTempFile(_xmlFileName);
　　...
　　}

　　Delphi

　　没有什么特别的注意事项，和其它的 DLL 基本一样，注意 string 换成 PChar 就可以了。

以下是引用片段：
　　function GetChartFromXMLByNet(piChartType: integer; psXMLFileName: PChar; psPriChartFileName: PChar; psSecChartFileName: PChar; out psPriHotMsg: PChar; out psSecHotMsg: PChar): integer; stdcall;export;

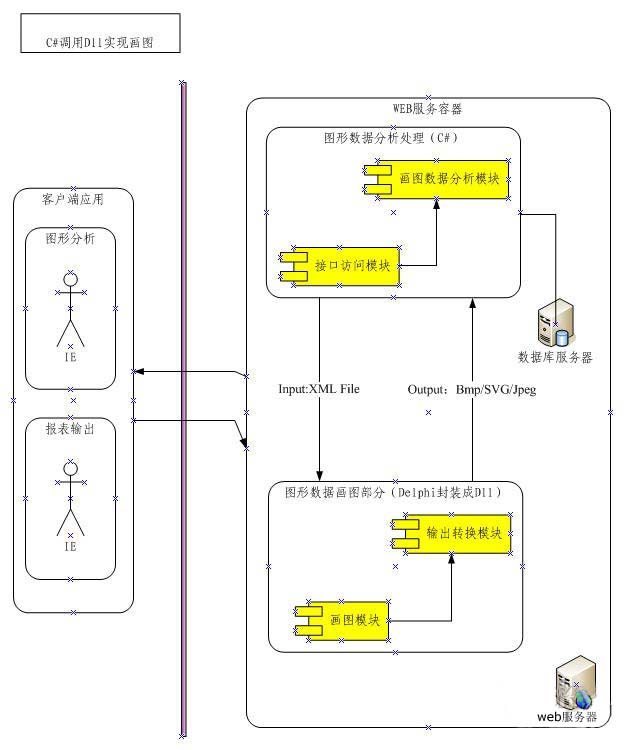

　　结构图：
