简介

XML 在数据库中的地位在过去两年中已经发生了变化，从 “临时工” 变成了重要成员。它不再需要改变本身来适应关系环境。它可以保持其层次化性质，同时利用关系数据库环境的功能和稳定性。实际上，一些关系性元素已经采用某些技术让它们看起来像 XML，以便利用层次化 XML 模型丰富的功能。

本文讨论新的 XML 存储和查询环境如何处理本系列 第 1 部分 中的 XML 数据模型。还要说明，在采用新的基于 XML 的应用程序开发体系结构之后，数据库模式会变得更简单更自然。还演示如何按照在应用程序中查询数据的相同方式查询数据库中的 XML 数据。最后，讨论如何结合关系数据和 XML 数据，从而同时获得这两个环境的优势。

XML 数据库基础

尽管大多数主流关系数据库都有某种 XML 支持，但是 DB2 的 pureXML? 支持要健壮和高效得多，这使它成为试验 XML 编程模型的理想数据库。本文主要关注如何在应用程序体系结构中使用新的 XML 数据库支持。

DB2 允许存储、查询、操作和发布：

• 关系数据 — SQL
• 采用 XML 形式的关系数据 — SQL/XML
• XML 数据 — XQuery
• 混合型数据（关系数据和 XML 数据） — SQL/XML 和 XQuery

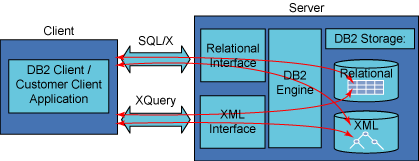

图 1. DB2 混合型存储

在数据库中存储 XML

关系数据库中的 XML 支持的主要好处是，可以在同一个表中同时存储关系数据和 XML 数据。另外，尽管 XML 在内部存储为层次化（树）格式，但是它看起来像是存储在数据库表的单一列中（就像 CLOB 或 BLOB）。

从第 1 部分中的数据对象可以看出，有两个表，每个表至少有两列。

清单 1. 表

CREATE TABLE CUSTOMER_TABLE (
CUSTOMERID CHARACTER (12) NOT NULL,
CUSTXML XML NOT NULL ,
CONSTRAINT CC1183665042494 PRIMARY KEY ( CUSTOMERID) )

CREATE TABLE PURCHASE_TABLE (
CUSTOMERID CHARACTER (12) NOT NULL ,
ITEMXML XML NOT NULL ,
CONSTRAINT CC1183665244645 FOREIGN KEY
(CUSTOMERID) REFERENCES CUSTOMER_TABLE (CUSTOMERID)
ON DELETE CASCADE ON UPDATE NO ACTION
ENFORCED ENABLE QUERY OPTIMIZATION )

显然，通过将应用程序的数据对象存储为 XML，关系模式大大简化了。另外，基础结构仍然是关系型的，这使 XML 数据能够利用关系数据库的实用功能，比如触发器、约束和外键关系。

因为从逻辑上看 XML 列与 VARCHAR、CLOB 或 BLOB 列相似，所以 INSERT 语句也是相似的。

insert into CUSTOMER_TABLE values('hardeep',
'<Customer customerid="hardeep" firstname="hardeep" lastname="singh"/>')

在 Java? 程序中执行插入的代码也是相似的：

清单 2. 在 Java 程序中执行插入

String insertsql= "insert into PURCHASE_TABLE values(?,?)";
PreparedStatement iStmt=connection.prepareStatement(insertsql);
File inputfile= new File(filename); //filename is the path of the XML file
long filesize=inputfile.length();
BufferedReader in = new BufferedReader(new FileReader(inputfile));
iStmt.setCharacterStream(1,in,(int)filesize);
int rc= iStmt.executeUpdate();

为了更好地了解混合型存储，我们来看看 XML 数据的逻辑视图，体会 XML 数据如何看起来像是存储在关系数据库表中。

注意：尽管不同关系数据库厂商的 XML 物理存储技术可能不一样，但是逻辑视图是相似的。

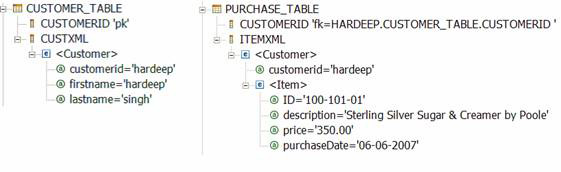

图 2. DB2 混合型存储逻辑视图

查询 XML

在展开数据库模式模型时，可以看到关系表和列。如果展开 XML 列，模式会从关系模型变成 XML 层次化模型。现在，您应该意识到其实有两个模式（一个关系模式和一个 XML 模式），但是把它们当作一个整体；理解了这一点，就能够以更自然的方式在这个统一的模式中进行导航和查询。

对于清单 1 所示的统一模式，如果希望获得 CUSTOMER_TABLE 中 CUSTXML 列的数据，那么可以在查询中指定 CUSTXML 列的路径作为目标。

SELECT CUSTXML FROM CUSTOMER_TABLE where customerid='hardeep';

这会返回 hardeep 的 CUSTXML 列中的客户数据。

现在，考虑如何获得其 lastname 为 singh 的客户数据。在这种情况下，需要指定每个 XML 文档的 lastname 属性的路径（CUSTOMER_TABLE.CUSTXML/Customer/@lastname）并检查它是否是 singh。

在完美的环境中，查询应该是 Select * from CUSTOMER_TABLE where CUSTXML/Customer/@lastname='singh'。但是在真实环境中，需要用数据库查询引擎能够理解的一种语法编写查询。数据库领域已经引入了一种称为 XQuery 的新语言，可以用它查询 XML 文档。SQL 添加了可以理解这种语言的新函数，从而将关系和 XML 环境联系起来了。所以搜索姓氏为 singh 的客户的查询如下：

select CUSTXML from CUSTOMER_TABLE
where xmlexists ('$cust/Customer[@lastname= "singh" ]' passing CUSTXML AS "cust" )

还可以在 Java 程序中通过参数化查询执行这个调用：

select CUSTXML from CUSTOMER_TABLE
where xmlexists ('$cust/Customer[@lastname= $lname ]'
passing CUSTXML AS "cust" , cast(? as VARCHAR(12)) as "lname")

掌握了向 SQL/XML 函数传递参数的语法之后，您会发现，在针对关系数据和 XML 数据的基本混合型查询中，XML 查询通常包含 XPath 表达式。这与在应用程序层中操作 XML 数据模型的方法非常相似（见第 1 部分），在那里许多代码通过对 Document Object Model（DOM）包装器进行 XPath 调用来查询和操作 XML 数据。

注意：在 Viper 2 中，对传递给一些 SQL/XML 函数的参数做了简化。例如，在前面的查询中，XMLExists 的 passing 子句不需要指定 CUSTXML 列。

select CUSTXML from CUSTOMER_TABLE
where xmlexists ('$CUSTXML/Customer[@lastname= $lname ]'
passing cast(? as VARCHAR(12)) as "lname")

XQuery 提供了大多数高级语言的所有基本功能（if-then-else、for、变量、函数和算术操作符）。因此，可以将业务逻辑嵌入查询中。另外，它还提供许多常用的 XSLT 映射，所以它不但能够执行查询，还能够在数据库中转换 XML 输出。

我们仍然以第 1 部分中 Customer 示例的 XML 数据模型为例。

<Customer customerid ="" firstname="" lastname="" >
<Items><Item ID="" description="" purchaseDate="" price="" /></Items>
</Customer>

用 DB2 查询替代应用程序代码

我们不必在应用程序层中合并来自两个表的 XML 数据，可以在数据库中用一个 SQL/XML 查询实现相同的效果。这需要一个 CUSTOMER_TABLE.CUSTXML/Customer/@customerid 到 PURCHASE_TABLE.ITEMXML/Customer/@customerid 的一对多联结。

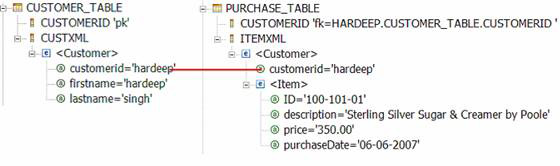

图 3. 联结两个 XML 列

清单 3. 查询两个 XML 列

values(xmlquery('

for $Customer in db2-fn:xmlcolumn( "CUSTOMER_TABLE.CUSTXML")/Customer

where $Customer/@customerid= $customerid

return
<Customer customerid ="{$Customer/@customerid}"
firstname ="{$Customer/@firstname}" lastname ="{$Customer/@lastname}" >{

for $Customer0 in db2-fn:xmlcolumn("PURCHASE_TABLE.ITEMXML")/Customer
where $Customer0/@customerid= $Customer/@customerid
return $Customer0/Item

}</Customer>

' passing cast( ? AS varchar(255) ) as "customerid" ))

对于客户 hardeep 购买的所有商品，产生的 XML 如下：

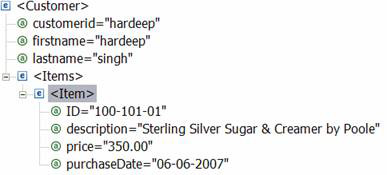

图 4. 查询结果

在上面的查询中，必须构造外层的 Customer 元素并添加来自 CUSTXML 列数据的属性。DB2 Viper 2（beta）支持 XQuery 更新表达式，可以修改 XML 文档，所以不需要构造外层的 Customer 元素。可以使用来自客户表的一个 XML 文档，并将来自购买表的商品数据作为子元素插入其中。

清单 4. 针对两个 XML 列的 Viper 2 查询

values(xmlquery('

for $Customer in db2-fn:xmlcolumn( "CUSTOMER_TABLE.CUSTXML")/Customer

let $items:=(<Items>{

for $Customer0 in db2-fn:xmlcolumn("PURCHASE_TABLE.ITEMXML")/Customer
where $Customer0/@customerid= $Customer/@customerid
return $Customer0/Item

}</Items>)

where $Customer/@customerid= $customerid

return
transform
copy $cust:=$Customer
modify(
do insert $items as last into $cust)
return $cust

' passing hardeep as "customerid" ))

在上面的查询中，不但搜索、获取和合并了数据库中存储的 XML 文档部分，还在产生的 XML 中添加了新元素。另外，hardeep 被隐式转换为 XML 类型（xs:string）。

对比数据库查询和 Java 应用程序代码

如果将上面的查询与第 1 部分中的 Java 代码（清单 6. 重写应用程序来使用 XML 模型）做一下对比，就会发现它们的逻辑非常相似。

1. 从 CUSTOMER_TABLE 中选择 Customer 信息。
2. 构造一个 Items 元素并在 PURCHASE_TABLE 中搜索这位客户购买的所有商品。
3. 循环遍历列表中的每个商品并将它们插入 Items 元素。
4. 将 Items 元素插入 Customer 元素。

创建存储过程

为了将数据库中的业务逻辑与应用程序代码隔离开，一种好方法是为这个查询创建一个存储过程。

清单 5. 创建存储过程

CREATE PROCEDURE customerItems(IN custid varchar(12))
DYNAMIC RESULT SETS 1
LANGUAGE SQL
BEGIN
DECLARE c_cur CURSOR WITH RETURN FOR

values(xmlquery('

for $Customer in db2-fn:xmlcolumn( "CUSTOMER_TABLE.CUSTXML")/Customer

let $items:=(<Items>{

for $Customer0 in db2-fn:xmlcolumn("PURCHASE_TABLE.ITEMXML")/Customer
where $Customer0/@customerid= $Customer/@customerid
return $Customer0/Item

}</Items>)

where $Customer/@customerid= $customerid

return
transform
copy $cust:=$Customer
modify(
do insert $items as last into $cust)
return $cust

' passing custid as "customerid" ))
OPEN c_cur;
END

用存储过程调用替代应用程序代码

应用程序代码现在可以对 DB2 进行存储过程调用并将 XML 传递给 DOM 包装器。第 1 部分中的 XML 数据模型的应用程序代码（清单 6. 重写应用程序来使用 XML 模型，2-8 行）可以简化为：

2. ResultSet dbResult = dbstmt.executeQuery("call customerItems ("+custid+")"
3. XMLParse customerXML = new XMLParse(dbResult. getString(1));

现在考虑一个比较精细的场景，这个场景还要计算每个商品的保险费。为了让这个场景有点儿难度，保险费不但每天变动，而且随价格变化。这意味着，不但要向查询传递 customerid，还要传递保险费率。现在，假设您每天在保险公司提供的一个 Web 服务中查询最新的保险费率。保险费率信息采用 XML 文档的形式。

<insurance>
<rate price="100" currency="$" rate=".02"/>
<rate price="500" currency="$" rate=".018"/>
<rate price="" currency="$" rate=".015"/>
</insurance>

可以修改前面的存储过程来计算保险费。

清单 6. 计算每个商品的保险费的存储过程

CREATE PROCEDURE customerItemsWithInsurance(IN custid varchar(12), rate XML)
DYNAMIC RESULT SETS 1
LANGUAGE SQL
BEGIN
DECLARE c_cur CURSOR WITH RETURN FOR

values(xmlquery('

for $Customer in db2-fn:xmlcolumn( "CUSTOMER_TABLE.CUSTXML")/Customer

let $items:=(
<Items>{
for $Customer0 in db2-fn:xmlcolumn("PURCHASE_TABLE.ITEMXML")/Customer

let $insurance:=<insurance currency="{($rate//rate[@price=""]/@currency)}">
{(
if($Customer0/Item/@price > 500) then (
$Customer0/Item/@price * $rate//rate[@price=""]/@rate
)
else (

if($Customer0/Item/@price > 100) then (
$Customer0/Item/@price * $rate//rate[@price="500"]/@rate
)
else (
$Customer0/Item/@price * $rate//rate[@price="100"]/@rate
)

)
)}</insurance>

where $Customer0/@customerid= $Customer/@customerid

return
transform
copy $item:=$Customer0/Item
modify( do insert $insurance as last into $item)
return $item
}</Items>
)

where $Customer/@customerid= $customerid

return
transform
copy $cust:=$Customer
modify(do insert $items as last into $cust)
return $cust

' passing custid as "customerid", rate as "rate" ));

OPEN c_cur;
END

对这个存储过程的调用接受两个运行时参数，customerid 和保险 XML。

call customerItemsWithInsurance(?,?)

显然，在上面的示例中，如果要操作的数据库数据是 XML 格式的，那么可以使用 XQuery 实现比只使用 SQL 时更多的业务逻辑。另外，查询中使用的 XML 甚至不需要在数据库中存在。因此，SQL/XML 查询中涉及的 XML 数据可以按照层次化形式存储在数据库中，可以由 SQL/XML 函数生成，甚至可以作为运行时参数传递给查询。数据库和应用服务器之间的差异逐渐变得模糊了。

优点和缺点

所有新技术在刚刚出现时都会有一些问题。一些问题是由于实现还不成熟造成的，其他问题是由于开发人员还不适应变化。

1. 尽管性能有所改进，但是仍然比不上关系数据。
2. XQuery 是一种新语言，而且一些 SQL/XML 函数的语法需要花时间适应。
3. 有许多遗留数据采用关系格式。
4. 最重要的是，这是一种创建业务应用程序和数据模式的新方式，它与当前的面向对象应用程序和规范化关系模式很不一样。
5. 能够对这类查询进行调试和优化的工具还不多。

尽管存在这些缺点，但是新的模型管理数据的方式更加自然。在应用程序层和数据库层中都按原样维护和操作业务数据信息，而且您将第 3 部分中看到，甚至在客户机层中也是如此。

• 尽管外围语言可能不一样（Java、XQuery、JavaScript、PHP），但是在所有层中用来在 XML 文档中移动的语言都是相同的（XPath）。
• 即使遗留数据是关系型的，但是通过使用 Viper 2 中引入的一些 SQL/XML 函数，可以轻松地查询这些数据并将它们转换为 XML。看一下第 1 部分中的示例 “第二种情况 —— 所有数据在数据库中存储为关系形式”。可以使用 Viper 2 中引入的 XMLROW 函数简化这个查询。

Select XMLROW (customerid, firstname, lastname OPTION as attributes ROW Customer)
from customer_table where customerid=?

还可以在关系数据和 XML 数据之间创建联结。在这个示例场景中，如果有第三个表，其中包含购买商品的产品说明，而且这是一个关系表，那么可以使用商品 ID 执行联结，从而获得购买的每种商品的产品说明。

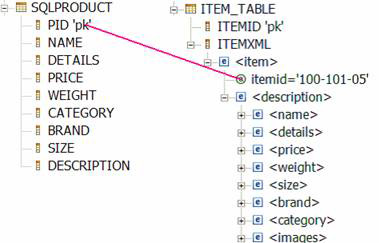

图 5. 联结关系列和 XML 列

Select details, weight from SQLPRODUCT, ITEM_TABLE
where xmlexists ('$itemxml/item[@itemid=$pid]'
passing ITEM_TABLE.ITEMXML AS "itemxml", SQLPRODUCT.PID AS "pid" )

在 DB2 9 中，可以使用 passing 子句向 SQL 语句中嵌入的 XQuery 传递运行时参数，但是不能向 XQuery 中嵌入的 SQL 传递参数。在 Viper 2 中，这个限制已经消除了，现在可以向 XQuery 中嵌入的关系查询传递运行时变量。

清单 7. 向 XQuery 中嵌入的 SQL 传递运行时变量

values(xmlquery('

for $Customer0 in db2-fn:xmlcolumn("PURCHASE_TABLE.ITEMXML")/Customer
where $Customer0/@customerid= $custid
return (
$Customer0/Item,
db2-fn:sqlquery(
''select xmlrow(details, description, weight option ROW "description")
from sqlproduct where pid= parameter(1)'', $Customer0/Item/@ID))

' passing cast( ? AS varchar(255) ) as "custid" ))

因此，即使一部分数据位于关系表中，一些数据是 XML，现在都可以在 SQL 查询、XQuery 或这两者中在 XML 数据和关系数据之间进行动态联结。在某些情况下，性能可能不是大问题，因为：

• 能够为数据库中存储的 XML 文档创建基于 XPath 表达式的索引。

  create index custfname on customer_table(info) generate key using xmlpattern '/Customer/@firstname' as sql varchar(64)

• 因为数据库模式更简单，所以减少了所需的联结数量。
• 因为现在可以在查询中缩减数据，然后再把数据发送给应用程序，所以可以减少 I/O。
• 随时可以使用 SQL/XML 函数（比如 XMLTable）将 XML 文档中的关键信息提取到关系列中，并为它们创建关系索引。
• 可以为 XML 文档创建文本搜索索引。

结束语

XML 已经取得了稳固的地位。大多数行业和政府组织都对他们的 XML 模式做了标准化，并要求电子文档必须符合这些模式。既然通过线路交换的 B2B 数据已经采用了 XML 格式，为什么不在数据库中按原样（pureXML）存储这些数据呢？将数据存储为 XML 之后，可以使用 XQuery 和标准的 SQL/XML 对它进行编制索引、查询、检验、操作、转换和更新。随着越来越多的应用程序逻辑被放在查询中，数据库可以以 Web 服务和 feed 的形式公开它的存储过程，从而成为面向服务体系结构（SOA）环境中活跃的参与者。
