不记得是从7.0还是8.0,TeeChart提供了丰富的Tools.

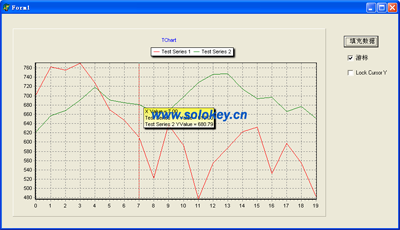

这是一个纯用TeeChart的Tools实现的简易游标Demo.

本节后面会附上全部源码.

Clip Series:当Series被拖动超出了Axis的范围,则超出的部分不显示.

Cursor:十字,垂直,水平方向的游标,可以具体Snap任意Series的相应方向上的数据点.

Drag Marks:可以任意拖动位置的Marks.

Drag Point:可以任意移动绑定Series的数据点.

Draw Line:在Chart上画线.

Extra Legend:扩展Legend,可以在Chart再显示若干个Legend.

fibonnaci:斐波那契数

Gantt Drag:可拖动的甘特图

Image:图片

Legend Palette:用Series的颜色显示Legend颜色

Mark Tips:鼠标移动到Mark上,会显示出Hint提示.

Nearest Point:移动鼠标,会找到离鼠标最近的Series上的一点.

Pie Slices:移动鼠标到Pie Slices上,会高亮被鼠标移动到的slice.

Region:填充Series和某个值之间的区域.

Series Animation:显示动画,比如柱状图从0增加到设定值.

Series Band:填充2个Series之间的区域.

Statistics:统计资料,可以显示一个Series的一些统计资料.比如平均值,最大值,最小值,多少个值等等.

Surface Nearest:找到表面最近的点,并且高亮.

Axis Arrow:在Axis上添加2个方向的箭头,可以进行相应方向的Scroll操作.

Axis Scroll:可以用鼠标直接拖动Axis进行数据范围的变更.

Color Band:用彩色带填充Axis区域的背景颜色.

Color Line:用彩色线(可以允许拖动)显示在相应Axis的区域.

Grid Band:用2种颜色带交替填充相应Axis的区域.

2D Lighting:有点类似探照灯一样的效果...

3D Grid Transpose:交换3D Series的数据,行,列.

Annotation:注释,可以在Chart里任意位置显示一段文字.

Anti-Alias:平滑线的尖角.

Banner:横幅,可以实现滚动字.

Data Table:显示一个Series的数据表格.

Fader:淡入/淡出一个Chart.

Frame:显示一个包围Chart的框架(相框效果).

Full Screen:将Chart全屏显示,然后用Alt+F4或者Esc返回.

Legend Scrollbar:Legend的滚动条

Link:在Chart里显示一个超级链接.

Magnify:一个可以来回拖动的放大镜.

Page Number:显示Chart的当前页/总页数(也可以提供切换页的按钮).

Rectangle:一个可以拖动,可以改变大小的文字显示框.

Rotate:可以360度任意角度旋转Chart.

Selector:可以设置选择任何在Chart中的子组件,比如Title,Series等等.组合Hint,可以显示出选中的是什么组件.

SubChart:在Chart里再内置子Chart.

Text 3D:显示3D的注释.

Transpose Series:交换Series的行列.

Video Creator:创建一段Chart图像的AVI.

Video Player:在Chart里播放AVI.

下面是之前提到的Demo.

dfm文件:

1. object Form1: TForm1
2.   Left = 192
3.   Top = 190
4.   Width = 870
5.   Height = 500
6.   Caption = 'Form1'
7.   Color = clBtnFace
8.   Font.Charset = DEFAULT_CHARSET
9.   Font.Color = clWindowText
10.   Font.Height = -11
11.   Font.Name = 'MS Sans Serif'
12.   Font.Style = []
13.   OldCreateOrder = False
14.   OnCreate = FormCreate
15.   PixelsPerInch = 96
16.   TextHeight = 13
17.   object Button_FillData: TButton
18.     Left = 744
19.     Top = 48
20.     Width = 75
21.     Height = 25
22.     Caption = '填充数据'
23.     TabOrder = 0
24.     OnClick = Button_FillDataClick
25.   end
26.   object CheckBox_Cursor: TCheckBox
27.     Left = 752
28.     Top = 88
29.     Width = 57
30.     Height = 17
31.     Caption = '游标'
32.     TabOrder = 1
33.     OnClick = CheckBox_CursorClick
34.   end
35.   object CheckBox_LockY: TCheckBox
36.     Left = 752
37.     Top = 120
38.     Width = 97
39.     Height = 17
40.     Caption = 'Lock Cursor Y'
41.     TabOrder = 2
42.     OnClick = CheckBox_LockYClick
43.   end
44.   object Chart1: TChart
45.     Left = 24
46.     Top = 32
47.     Width = 681
48.     Height = 409
49.     Title.Text.Strings = (
50.       'TChart')
51.     TabOrder = 3
52.   end
53. end

pas文件:

1. unit Unit1;
2.
3. interface
4.
5. uses
6.   Windows, Messages, SysUtils, Classes, Graphics, Controls, Forms, Dialogs,
7.   TeEngine, Series, StdCtrls, ExtCtrls, TeeProcs, Chart, TeeTools;
8.
9. type
10.   TForm1 = class(TForm)
11.     Button_FillData: TButton;
12.     CheckBox_Cursor: TCheckBox;
13.     CheckBox_LockY: TCheckBox;
14.     Chart1: TChart;
15.     procedure Button_FillDataClick(Sender: TObject);
16.     procedure FormCreate(Sender: TObject);
17.     procedure CheckBox_CursorClick(Sender: TObject);
18.   private
19.     { Private declarations }
20.     FFLS1, FFLS2: TFastLineSeries;
21.     FCursorTool: TCursorTool;
22.     FAnnotationTool: TAnnotationTool;
23.     procedure CursorChange(Sender:TCursorTool; x,y:Integer;
24.     Const XValue,YValue:Double;
25.    Series:TChartSeries;
26.      ValueIndex:Integer);
27.   public
28.     { Public declarations }
29.   end;
30.
31. var
32.   Form1: TForm1;
33.
34. implementation
35.
36. {$R *.DFM}
37.
38. procedure TForm1.Button_FillDataClick(Sender: TObject);
39. begin
40.   FFLS1.FillSampleValues(20);
41.   FFLS2.FillSampleValues(20);
42. end;
43. const
44.   LabelInv = 10;
45.
46. procedure TForm1.CursorChange(Sender: TCursorTool; x, y: Integer;
47.   const XValue, YValue: Double; Series: TChartSeries; ValueIndex: Integer);
48. var
49.   Str: string;
50.   TmpX, TmpY: Integer;
51. begin
52.   FAnnotationTool.Visible := False;
53.   if not Assigned(Series) then
54.     Exit;
55.   if Series.XValues.Count <= 0 then
56.     Exit;
57.   Str := Format('X Value = %.2f', [XValue]) + #13#10
58.         + Format('%s YValue = %.2f',[FFLS1.Title, FFLS1.YValues[ValueIndex]]) + #13#10
59.         + Format('%s YValue = %.2f',[FFLS2.Title, FFLS2.YValues[ValueIndex]]);
60.   FAnnotationTool.Text := Str;
61.   TmpX := x + LabelInv;
62.   if TmpX + FAnnotationTool.Width > Chart1.ChartRect.Right - LabelInv then
63.     TmpX := x - FAnnotationTool.Width - LabelInv;
64.   if CheckBox_LockY.Checked then
65.   begin
66.     TmpY := Chart1.ChartRect.Top + LabelInv;
67.     if TmpY + FAnnotationTool.Height > Chart1.ChartRect.Bottom - LabelInv then
68.       TmpY := Chart1.ChartRect.Bottom - Height - LabelInv;
69.   end
70.   else
71.   begin
72.     TmpY := Chart1.GetCursorPos.y + LabelInv;
73.     if TmpY + FAnnotationTool.Height > Chart1.ChartRect.Bottom - LabelInv then
74.        TmpY := Chart1.ChartRect.Bottom - FAnnotationTool.Height - LabelInv;
75.   end;
76.   if TmpY < Chart1.ChartRect.Top  + LabelInv then
77.     TmpY := Chart1.ChartRect.Top + LabelInv;
78.   FAnnotationTool.Top := TmpY;
79.   FAnnotationTool.Left := TmpX;
80.   FAnnotationTool.Visible := FCursorTool.Visible;
81. end;
82.
83. procedure TForm1.FormCreate(Sender: TObject);
84. begin
85.   //调整TeeChart属性
86.   Chart1.Legend.Visible := True;
87.   Chart1.Legend.Alignment := laTop;
88.   Chart1.View3D := False;
89.   Chart1.Zoom.Allow := False;
90.   Chart1.AllowPanning := pmNone;
91.   //创建Series
92.   if not Assigned(FFLS1) then
93.   begin
94.     FFLS1 := TFastLineSeries.Create(Self);
95.     FFLS1.ParentChart := Chart1;
96.     FFLS1.Title := 'Test Series 1';
97.   end;
98.   if not Assigned(FFLS2) then
99.   begin
100.     FFLS2 := TFastLineSeries.Create(Self);
101.     FFLS2.ParentChart := Chart1;
102.     FFLS2.Title := 'Test Series 2';
103.   end;
104.   //创建Tools
105.   FCursorTool := TCursorTool.Create(Chart1);
106.   FCursorTool.ParentChart := Chart1;
107.   FCursorTool.Active := False;
108.   FCursorTool.Pen.Color := clRed;
109.   FCursorTool.Style := cssVertical;
110.   FCursorTool.Series := FFLS1;
111.   FCursorTool.Snap := True;
112.   FCursorTool.OnChange := CursorChange;
113.
114.   FAnnotationTool := TAnnotationTool.Create(Chart1);
115.   FAnnotationTool.ParentChart := Chart1;
116.   FAnnotationTool.Active := False;
117.   FAnnotationTool.PositionUnits := muPixels;
118.   FAnnotationTool.Shape.CustomPosition := True;
119.   FAnnotationTool.Shape.Gradient.Visible := True;
120.   FAnnotationTool.Shape.Transparency := 30;
121. end;
122.
123. procedure TForm1.CheckBox_CursorClick(Sender: TObject);
124. begin
125.   FCursorTool.Visible := CheckBox_Cursor.Checked;
126.   FAnnotationTool.Visible := CheckBox_Cursor.Checked;
127. end;
128.
129. end.
