ActiveReports 7报表控件使用指南:创建年度报表

原创|其它|编辑:郝浩|2012-09-17 16:28:30.000|阅读 271 次

概述:用户可以在ActiveReports的Sample中找到Annual Report,大家可以通过运行此用例,配合以下文字介绍,学习到如何使用子报表,区域属性,以及图表控件来快速的建立一个年度报表。

用户可以在ActiveReports的Sample中找到Annual Report,大家可以通过运行此用例,配合以下文字介绍,学习到如何使用子报表,区域属性,以及图表控件来快速的建立一个年度报表。以下按照Solution Explorer窗口里的文件逐个介绍。

1. 年度报表(主报表)

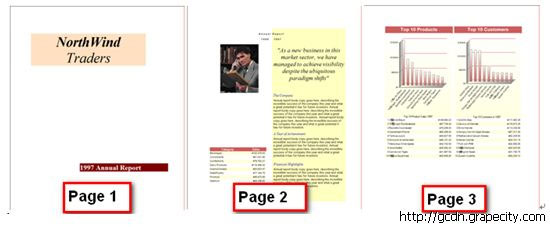

以下介绍的是主报表的建立, 此年度报表分为三页, 缩影如下图。

a) 报表页眉区域(第一,二页)

在这次介绍的示例中, 我们的报表页眉区域分为两页。 这里通过使用PageBreak控件将ReportHeader分成两页, 并且将ReportHeader区域的NewPage属性设置为After. 另外, 这个报表会告诉用户可以使用Label的BackColor和ForeColor属性建立需要区域视觉分辨性强的报表。

这个报表的ReportHeader区域安插了SubReport控件, 在ReportStart事件里, 使用程序编译连接至ProductSalesByCategory报表。

建议在ReportStart事件中初始化报表, 而并非是在每个区域的Format事件。

CSharp:
private void AnnualReport_ReportStart(object sender, System.EventArgs eArgs)
{
//Set subreport control's Report property to a new report instance
this.srptTop10.Report = new Top10();
this.srptProductSales.Report = new ProductSalesByCategory();
}

VB:
Private Sub AnnualReport_ReportStart(ByVal sender As Object, ByVal e As System.EventArgs) Handles MyBase.ReportStart
'Set subreport control's Report property to a new report instance
Me.srptTop10.Report = New Top10()
Me.srptProductSales.Report = New ProductSalesByCategory()
End Sub

ReportHeader区域右半部分黄色背景的, 使用的是Shape控件, 通过BackColor属性设置颜色。 左半边则使用了Picture控件。

b) Detail Section 明细区域(第三页)

明细区域包含两个SubReport控件,分别连接为Top10Customers和Top10Products报表。通常,在很多报表中,明细区域会运行很多次;但在此报表中,明细区域只有Label,而并无绑定的数据,因此只会运行一次。这样的话,两个子报表就可以在ReportStart事件中被初始化。

注意:请将ReportFooter区域的是Height属性设置为0. 这是因为,除了明细区域,页眉页脚区域在一页中是同时出现的,如果不想使用页脚,则需要将其高度设置为0,而并不能够单独删除页脚。

c) GetDBPath 获取数据源

对于数据库的连接,在论坛上知识库与精华区“ActiveReports 6.0产品使用指南 (2)快速绑定数据源 ”中有详细的介绍。这里的示例使用的数据库依然为NorthWind。

2. ProductSalesByCategory报表

这可以是一个单独的ActiveReport,但在这个年度报表示例中被使用为SubReport,其放置的区域为ReportHeader区域(第二页报表的左下角)。

  • 这里需要注意的是,如果建立的报表是为了使用为子报表,则这个子报表如无特别需要则不用建立页眉页脚区域,可将其ReportHeader/Footer和PageHeader/Footer拿掉。这样会缩短报表运行的过程。
  • PrintWidth属性只有2.677英寸;这个宽度正好与主报表中SubReport控件匹配。
  • 这个报表在GroupHeader区域使用Labels来呈现数据名称,在明细区域逐条打印数据。
  • 在报表周围的灰色区域, 右击选择ViewCode,可以查看编译的程序,包括数据库的绑定, 各背景色彩的设定。

CSharp:
private void ProductSalesByCategory_DataInitialize(object sender, System.EventArgs eArgs)
{
//Create dynamic datasource using sample database
DataDynamics.ActiveReports.DataSources.OleDBDataSource _ds = new DataDynamics.ActiveReports.DataSources.OleDBDataSource();
_ds.ConnectionString = "Provider=Microsoft.Jet.OLEDB.4.0;Persist Security Info=False;Data Source=" + GetDBPath.GetPath() + @"\nwind.mdb";
_ds.SQL = "SELECT DISTINCTROW Categories.CategoryName, Sum([Order Details Extended].ExtendedPrice) AS ProductSales FROM Categories INNER JOIN (Products INNER JOIN (Orders INNER JOIN [Order Details Extended] ON Orders.OrderID = [Order Details Extended].OrderID) ON Products.ProductID = [Order Details Extended].ProductID) ON Categories.CategoryID = Products.CategoryID WHERE (((Orders.OrderDate) Between #1/1/95# And #12/31/95#)) GROUP BY Categories.CategoryName ORDER BY Categories.CategoryName";
this.DataSource = _ds;
}
private void Detail_Format(object sender, System.EventArgs eArgs)
{
// Check _iRow value to see if we need to highlight the row or not.
if(this._iRow%2 == 0)
this.Detail.BackColor = Color.LightYellow;
else
this.Detail.BackColor = Color.Transparent;
this._iRow++;
}

VB:
Private Sub ProductSalesByCategory_DataInitialize(ByVal sender As Object, ByVal e As System.EventArgs) Handles MyBase.DataInitialize
'Create dynamic datasource using sample database
Dim _ds As New DataDynamics.ActiveReports.DataSources.OleDBDataSource()
_ds.ConnectionString = "Provider=Microsoft.Jet.OLEDB.4.0;Persist Security Info=False;Data Source=" + GetDBPath.GetPath() + "\nwind.mdb"
_ds.SQL = "SELECT DISTINCTROW Categories.CategoryName, Sum([Order Details Extended].ExtendedPrice) AS ProductSales FROM Categories INNER JOIN (Products INNER JOIN (Orders INNER JOIN [Order Details Extended] ON Orders.OrderID = [Order Details Extended].OrderID) ON Products.ProductID = [Order Details Extended].ProductID) ON Categories.CategoryID = Products.CategoryID WHERE (((Orders.OrderDate) Between #1/1/95# And #12/31/95#)) GROUP BY Categories.CategoryName ORDER BY Categories.CategoryName"
Me.DataSource = _ds
End Sub

Private Sub Detail_Format(ByVal sender As Object, ByVal e As System.EventArgs) Handles Detail.Format
' Check _iRow value to see if we need to highlight the row or not.
If Me._iRow Mod 2 = 0 Then
Me.Detail.BackColor = Color.LightYellow
Else
Me.Detail.BackColor = Color.Transparent
End If
Me._iRow = Me._iRow + 1
End Sub

3. StartupForm 起始表格

这个表格使用了ActiveReports的Viewer控件。 将Viewer的Dock属性设置为Fill,表格在运行时便会自动调整大小。 用户可以右击选择ViewCode来查看程序。

4. Top10Customers报表和Top10Products报表

Top10Customers和Top10Products两个报表都各自只有两个区域,即GroupHeader和Detail。请将两个报表的PrintWidth属性设置为3.135 inches, 这样两个报表的大小正好合适于主报表。

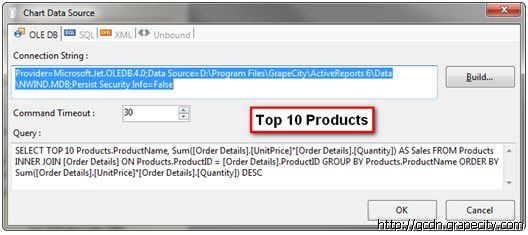

这两个子报表的GroupHeader区域都被Chart控件填充着。大家可以点击图表,查看一下这个图表属性的设置。在属性窗口的下方,点击蓝色的Data Source,图表绑定的数据源窗口会弹出,在Query框中,可以查看到如何选择前10位的SQL语句。对于如何在ActiveReports中建立图表,我们会在下一个主题中详细介绍)。

在每个子报表的明细区域,设置两个TextBoxes和一个Label控件, 可以右击,选择ViewCode来查看如何设置数据源, 传递数据到图表上, 以及交替设置明细部分的背景色, 以及如何设置Label的Text属性。
