实用指南:原型设计工具Indigo Studio验证机制

原创|使用教程|编辑:我只采一朵|2013-12-04 10:05:55.000|阅读 785 次

概述:本文讲解了如何使用原型设计工具Indigo Studio的验证功能,并附相关示例下载。

有不少开发人员提到,有时候想在原型中加入验证机制,但苦于一直都没有找到合适的工具。因为大多数原型工具只有原型设计的功能,并没有验证的功能。现在很多开发工具都支持验证功能了,比如Microsoft .NET提供了Required Field validator, Range validator等控件。不过不用担心,这里小编就为大家推荐一款支持验证功能的原型设计工具——Indigo Studio

Indigo Studio是著名界面控件提供商 infragistics 的产品,它是一款快速UI原型交互设计工具,能帮助创建功能性的、生动的UI原型,而且每一步都保证以用户体验为中心。用户可以创建超过100种不同场景的、内置交互控件的框架和专用于桌面、网站和移动应用的原型,所有这一切都无需代码支持。

State

使用State功能展示比较小的验证或屏幕从一个状态切换另一种状态。使用State可以很方便的保存各种状态,同时也增加了重用性。>>详细的教程可以参考这里

Demo

简便起见,这里选择了一个比较简单的流程,你只需要输入你的名字然后按下Login按钮就可以了。如果名字字段为空,文本框上方就会出现红色的提示文字。如果你输入了文本,标签又会消失。你可以用Backspace模拟这个过程。>>点击查看在线Demo

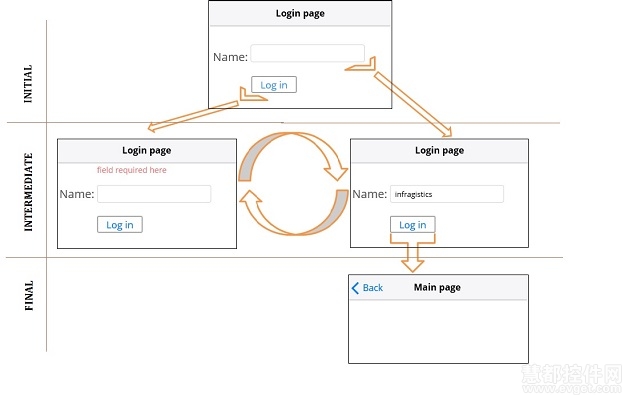

演示中有两个屏幕: (a) Login Page 和(b) Main Page,在原型中也只使用"States"来表示两个屏幕:

Indigo Studio,state,Login Page,Main Page

下面是Indigo Studio中呈现的关于State转换的流程:

Indigo Studio,state,Screen shot,flow

问题:state 1.1.1 / 1.2中的按钮为何会重定向到下一个页面,而其他state的按钮却不会?

答:因为在这两个State下面,有一个同样尺寸的登陆按钮被放置在原始登陆按钮相同的位置,这个新按钮是指向下一个页面的。也就是说原来的登陆按钮隐藏在新按钮的下方。

同样,当文本字段被清空时,新按钮就会被移除,而在下面的原始按钮又会到上面。

注意:原始按钮不指向任何页面,它是在被点击后显示红色提示文字的。

总结

接下来是很重要的一步,就是通过消除冗余来优化State。如果一个state与另一个state是类似的,那最好是进行引用而不是进行复制。

由于state是按照顺序进行的,所以应该引用转换开始时的那个state。

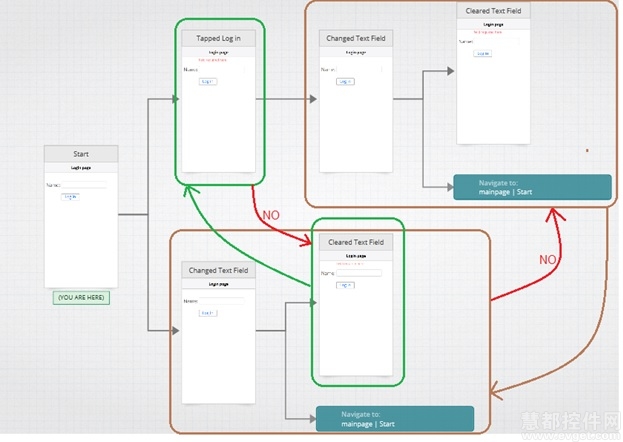

比如有两个state由绿色的方框进行强调,但只有底部的绿色方框可以指向顶部的绿色方框。底部的绿色state不是最开始的item,顶部那个才是,所以应该引用顶部的state。而灰色方框的state则刚好相反,顶部那个应该引用底部那个state。

Indigo Studio,green state

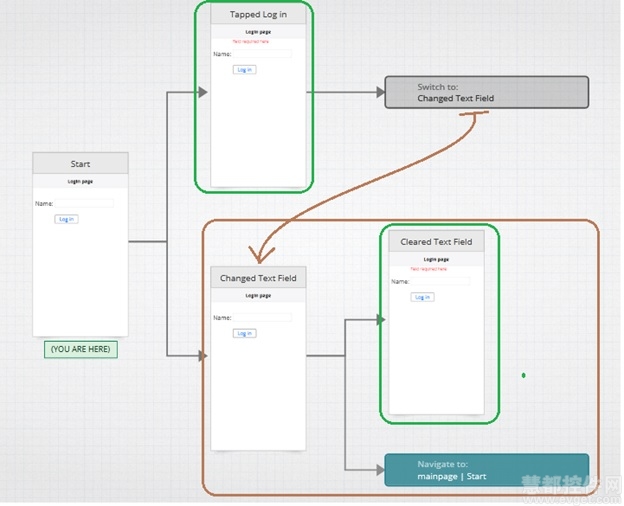

棕色方框的State细化:

Indigo Studio,Brown State

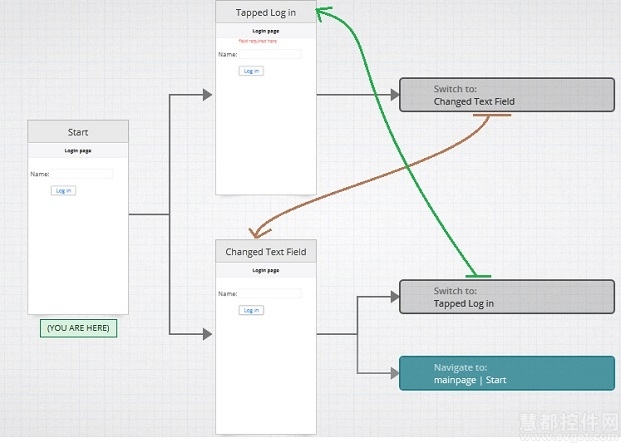

绿色方框的State细化:

Indigo Studio,Stage Refinement

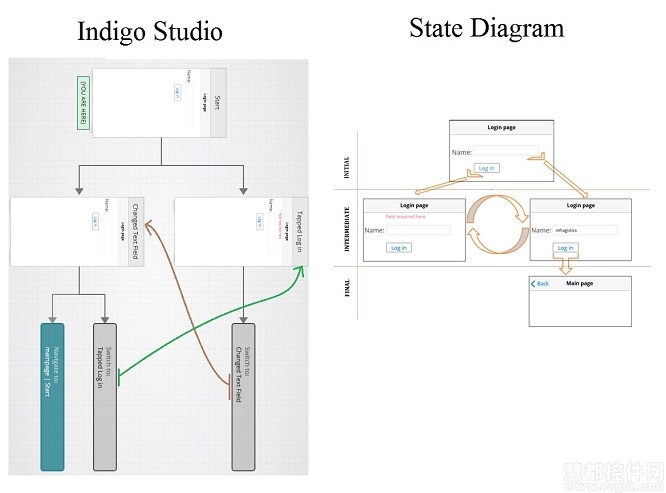

下面就是由初始状态图再用Indigo Studio做出来的屏幕草图:

Indigo Studio,屏幕草图

如果你对Indigo Studio验证感兴趣,那就点击下载示例作进一步研究吧!
