构建弹出界面

前面说到,点击开发资源栏会弹出一个板块选择界面。这里,我们就来设计这个弹出的界面。在Elements的Ribbon Bar里找到下图所示模板:

弹出界面模板

双击打开属性界面,点选左方列表里的“Menu”,在Item栏中第二行中将“Menu”替换成“视频”。和前面一样,点击“Insert”按钮可插入更多的内容,为了将三个板块区分开,可在两个板块中点击“Insert”按钮,在Item栏第一行中选择“Separator”,这个时候就2个板块中间就插入了区分的横线。然后在Font栏中将字体大小调整为12.8pt。调整完毕后,我们设计出了弹出的界面:

弹出界面

创建按钮

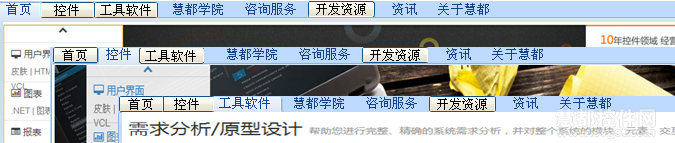

由于使用的是试用版的缘故,无法使用嵌套按钮的Tool bar模板。所以,这里我们选择单独创建按钮,再把按钮放置在前面的Ribbon bar模板上,一样可以达到预期的效果。在Elements的Button里,选择无字的那种按钮,双击该按钮模板打开按钮属性,在button栏的label(标签)项输入按钮的名字。在label下方的text项是按钮的样式,可根据喜好自由选择,最下方的button项有一个可调节的数字,默认为2,意思是连续点击2下,可触发按钮效果。在Font栏中我们也将按钮字体大小调整为12.8pt,样式与前面一致。由于是作为原型演示,我们只做了首页、控件、工具软件和开发资源四个按钮,然后将其分别放置在之前完成的几个静态页 面上。

放置按钮后界面

搭建页面连接模式

GUI Design Studio里,最先创建的界面被默认为代表元素(representative elements),界面周围有绿色边框,在原型演示里,首先显示的就是代表元素的窗口。如果你需要调换代表元素,可选取想要成为代表元素的界面,再点F10即可完成调换。那么如何在原型演示中,切换不同界面的窗口呢?主界面正上方的 连接按钮就是用来搭建页面间的连接模式的。使用的方法:

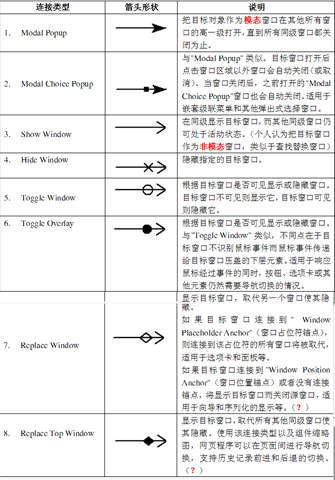

1.在右边选择连接模式。不同的箭头代表不同的连接类型(如下图):

GUI页面连接模式

2.点击使用左边的图标对页面进行连接。这个时候就会出现一个笔形状的光标,将光标放在界面的某个位置,则这个位置就会出现红色边框,方便对连接区域进行识别。在本文中,窗口的切换采用Replace Window的箭头 ,我们可用笔形光标将箭头的起始位置设置在首页界面的“控件”按钮上,指针指向控件板块。设置成功后,在原型演示时,点击首页的“控件”按钮页面就会跳转到控件板块。同样的,参考上图,在点击“开发资源”时弹出选择界面的原型可采用Modal Choice Popup的箭头实现。

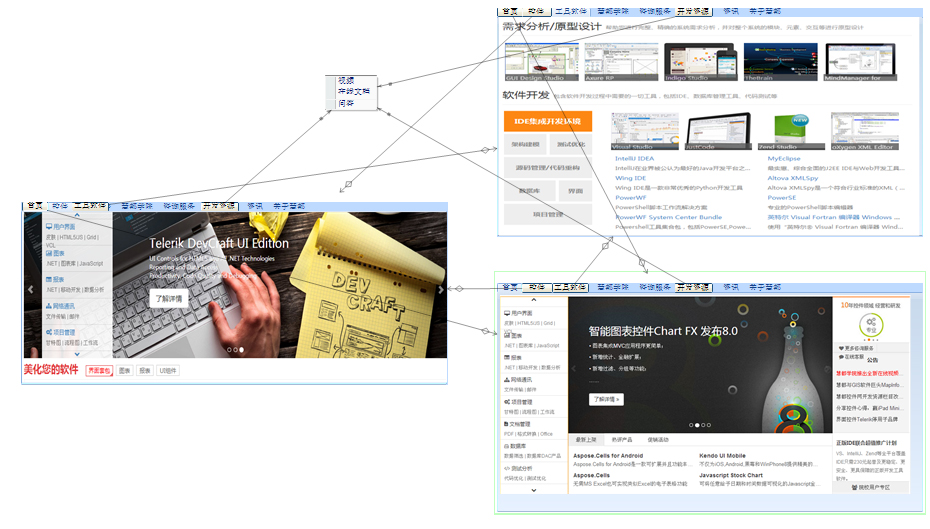

最后,搭建页面的连接图如下图所示:

GUI页面连接图示

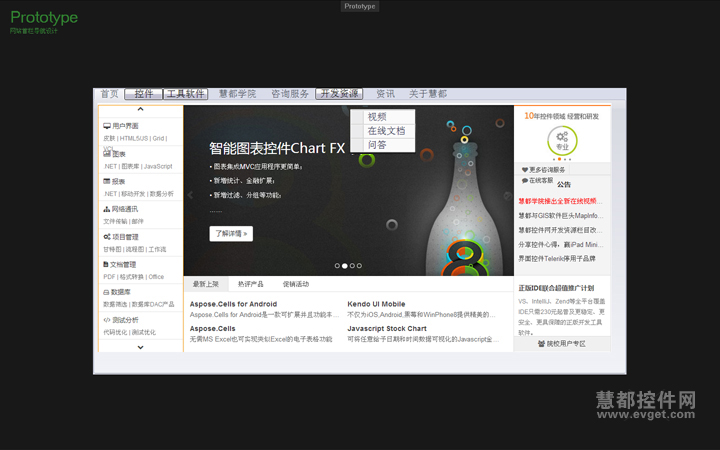

原型演示截图:

GUI原型图示
