MapInfo Professional使用实例精选:在没有电子地图的情况下如何进行地图辅助

原创|使用教程|编辑:龚雪|2014-05-07 09:29:14.000|阅读 359 次

概述:上一篇MapInfo Pro使用实例精选中我们介绍了如何在地图上查询特定的图元,本文将介绍在没有电子地图的情况下,又需要一定的地图进行辅助该怎么办。

相关链接:

这种情况时常发生,我们解决方式一般思路是,首先找到一幅栅格地图(可简单理解为图片格式),我们可以通过购买地图进行扫描或者通过网上搜索找到;而后,通过在google earth上查询到该区域的某些特征点的经纬度坐标;最后,我们进行地图纠正即可。下面举例来说明做法:

如下,我们拿到了一幅重庆市的Jpg格式的图片:

MapInfo Pro使用实例精选:在没有电子地图的情况下如何进行地图辅助

而后我们在google earth上查询到了如下一些点的经纬度坐标:

北碚(106.39554, 29.805116),綦江(106.651241, 29.028145),万州(108.408746, 30.808154)。

而后,我们采用Mapinfo打开这幅图片,打开时探出如下对话框:

MapInfo Pro使用实例精选:在没有电子地图的情况下如何进行地图辅助

我们点选Register,即注册该幅地图的地理坐标系。弹出如下对话框:

MapInfo Pro使用实例精选:在没有电子地图的情况下如何进行地图辅助

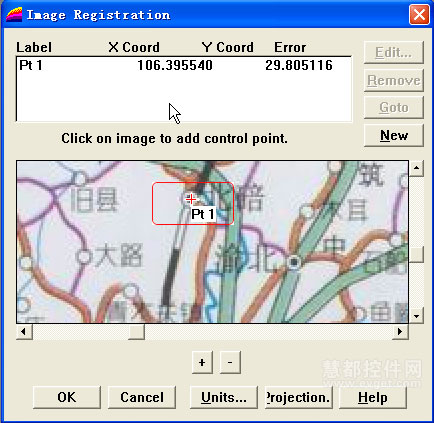

我们找到北碚区,点击弹出对话框:

MapInfo Pro使用实例精选:在没有电子地图的情况下如何进行地图辅助

在里面X、Y分别输入相应的经纬度。点击OK即可。而后在Image Registration中点击ADD新增一个点,而后,按照上述的方法,我们分别在输入綦江和万州的经纬度。

MapInfo Pro使用实例精选:在没有电子地图的情况下如何进行地图辅助

最后点击OK后即可完成地图的纠正。我们叠加上一幅道路图,看到如下效果。

MapInfo Pro使用实例精选:在没有电子地图的情况下如何进行地图辅助

放大后我们可以仔细察看,发现地图大致配准良好,可以作为简单使用。

注意:配准点尽量选取在一幅地图的不同位置,比如,左上选几个,右上选几个,尽量让每个特定位置都能选中1-2个;所有配准点不要超过20个,一个6-7个足够;配准后的图可作为参考,比如路测时使用等等,如果需要更加精细的分析仍然需要去购买较好的地图。

到此,MapInfo Pro使用实例精选就为大家介绍完了,希望对你的MapInfo使用有所帮助,感谢你的阅读。

如果你有什么建议和意见,请在评论中提出,非常愿意与你一起讨论。
