绘图控件TeeChart应用——绘制图形（折线图，柱状图）

原创|使用教程|编辑：龚雪|2015-06-11 10:41:58.000|阅读 2838 次

概述：TeeChart绘图控件 - 绘制图形（折线图，柱状图）

# 界面/图表报表/文档/IDE等千款热门软控件火热销售中 >>

1.前期准备

具体可见VS2010 使用TeeChart绘图控件 - 之一控件和类的导入

1. 1 添加TeeChart控件，给控件添加变量m_TeeChart

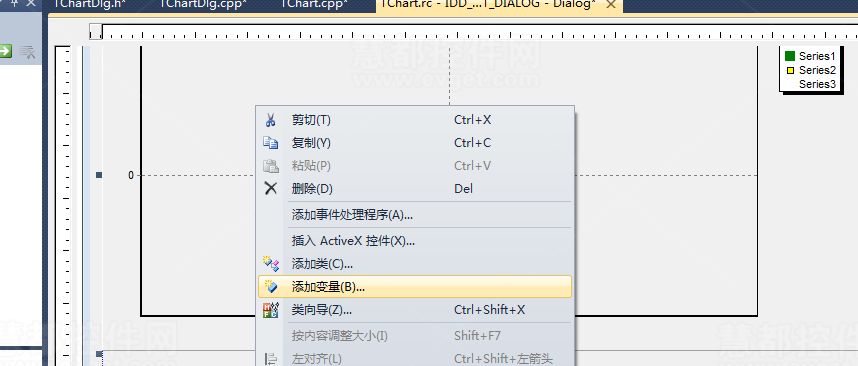

添加TeeChart控件，右击控件，选择添加变量，vs会自动给我们引入CTchart1这个类，但是只有这个类，我们是远远不够的，需要添加teechart其他相关的类，添加方法在之前已经讲过，不再重复。

1.2. 引入必要的头文件

其实之前的方法比较麻烦，更简单就是通过类向导，导入类型库的类。

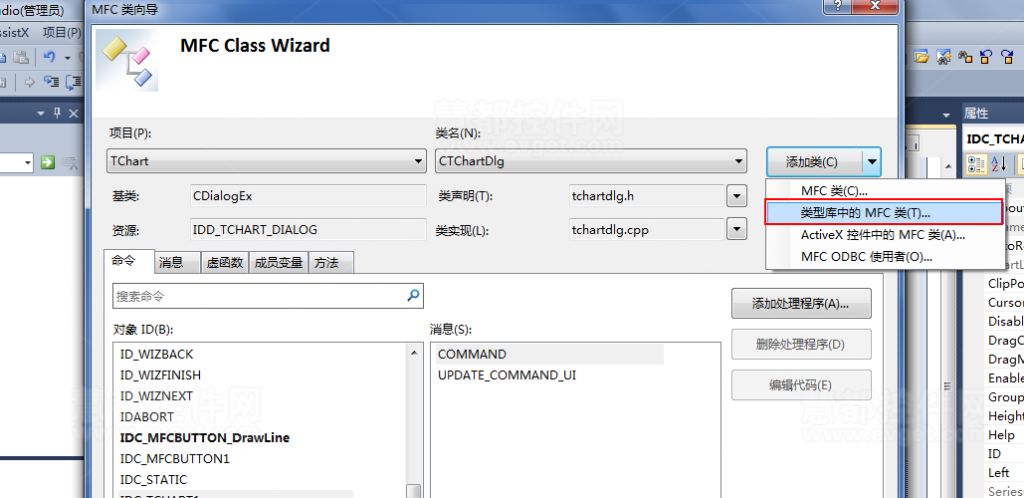

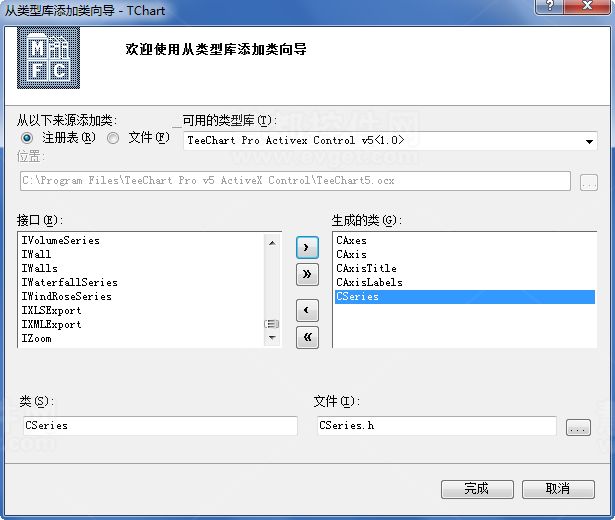

如图进入类向导，选择添加类按钮的下拉菜单，选择类型库中的MFC类。

选择teechart5即可。

暂时引入
#include "CSeries.h"
#include "CAxis.h"
#include "CAxes.h"
#include "CLegend.h"

需要还可以继续在之后引入

2. teechart 画图 - 折线图

TeeChart 画图步骤一般是先获得图线序列CSeries，再给Series添加点；添加点可以用函数AddXY，或者AddArray。AddArray要比AddXY的效率高出很多，其比较可见 TeeChart绘图控件 - 之三 - 提高绘图的效率

2.1 清除图形

在画线之前把图形清除一下，否则会覆盖，清除可用CSeries的函数Clear();
但是当添加多个Series后要对所有Series都clear，这是很蛋疼的，因为你有时都不知道有多少个Series，这样可以先获得Series的总数在clear
代码如下

for(long i = 0;i<m_TeeChart.get_SeriesCount();i++)
{
((CSeries)m_TeeChart.Series(i)).Clear();
}

通过CTchart 的get_SeriesCount函数获得所有图像序列，再全部清除，这个函数经常用到，可用定义为类成员函数，这里是个对话框CTChartDlg

void CTChartDlg::ClearAllSeries(void)
{
for(long i = 0;i<m_TeeChart.get_SeriesCount();i++)
{
((CSeries)m_TeeChart.Series(i)).Clear();
}
}

好了现在开始说说怎么画折线图

2.2 普通连线图

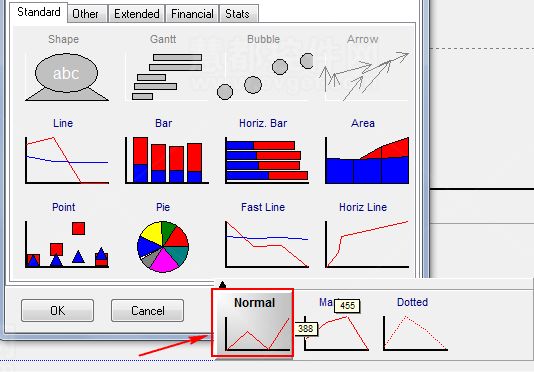

一般我们画的图都属于这种，就是把点连接起来，选择fast line 的 Normal，就是普通连线图。

在需要画图的地方先要获得曲线序列Series，然后通过画图函数AddXY，或者AddArray作图。

2.2.1 普通线图 - AddXY

下面演示AddXY的方法。

AddXY就是一个一个加入点，在点数不多，且需要动态显示的时候是不错的选择。点数多的情况下嘛，那就还是用AddArray了。

先看看AddXY:

const UINT nDATALENGTH= 100;
double dData[nDATALENGTH];
for (int i=0;i<nDATALENGTH;i++)
{
dData[i] = 100 * sin((float)i)*cos((float)4*i);
}
//ClearAllSeries();
CSeries lineSeries = (CSeries)m_TeeChart.Series(0);
lineSeries.Clear();//在最前面加上ClearAllSeries(ClearAllSeries是自己写的函数)就不用了
for(int i=0;i<nDATALENGTH;i++)
{
lineSeries.AddXY((double)i,dData[i],NULL,0);
}

由于在TeeChart里，只加了一个FastLine,所以Series(0)就算Fast Line，代码首先获得图像序列m_TeeChart.Series(0);

然后再调用这个序列来作图，作图前先清空图像，用ClearAllSeries()也可以。

然后就是一个点一个点的往里加了。

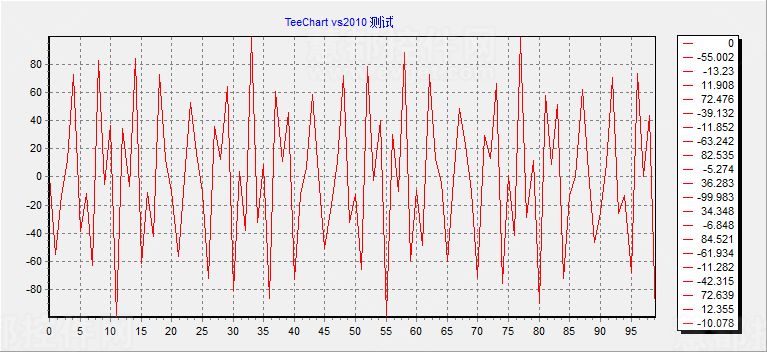

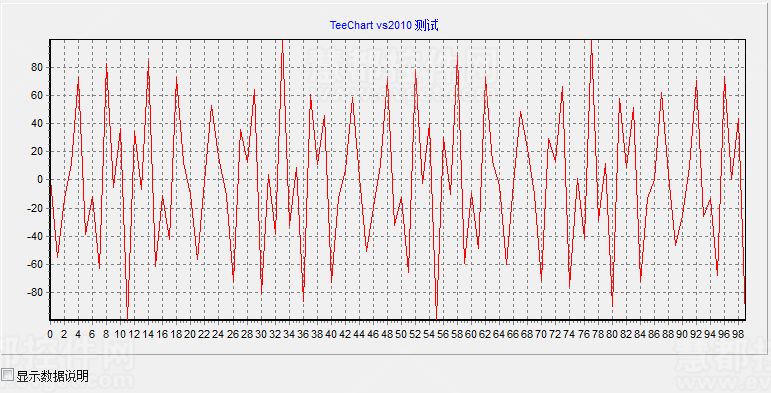

做出来的效果：

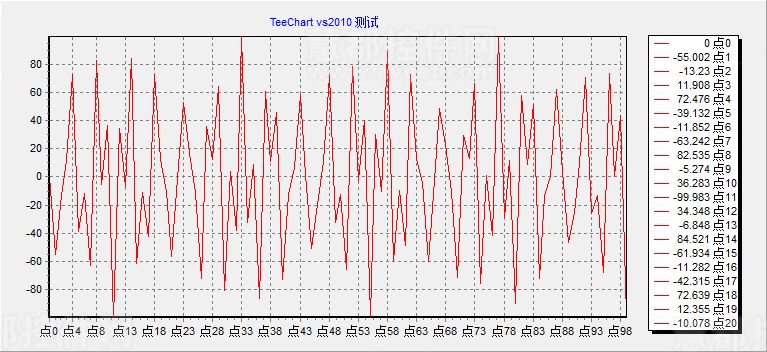

AddXY的第一个参数是x点坐标，第二个是y点坐标，第三个参数是为了使x坐标特殊显示，这是会替换掉x坐标的显示内容，如我想显示“点xx“可以这样：

CString str;
for(int i=0;i<nDATALENGTH;i++)
{
str.Format(_T("点%d"),i);
lineSeries.AddXY((double)i,dData[i],str,0);
}

第四个参数在线图里不起作用，在柱状图里可以设置颜色。

2.2.2 普通线图 - AddArray

在数据量特别大时，强烈建议使用AddArray函数。

AddArray的函数声明如下：

void AddArray(long ArraySize, VARIANT& YArray, VARIANT& XArray);

x,y是两个VARIANT的数据类型，VARIANT有个类型是VT_ARRAY，可以给VARIANT赋一个数组进去。

具体操作如下：

方法1：

const UINT nDATALENGTH = 100;
double dData[nDATALENGTH];

for (int i=0;i<nDATALENGTH;i++)
{
dData[i] = 100*sin((float)i)*cos((float)4*i);
}
//声明如下数据：
VARIANT vAX,vAY;
SAFEARRAY* psax;
SAFEARRAY* psay;
SAFEARRAYBOUND rgsabound;
//初始化
rgsabound.cElements=nDATALENGTH;
rgsabound.lLbound=0;
psax=SafeArrayCreate(VT_R8,1,&rgsabound);//分配空间
psay=SafeArrayCreate(VT_R8,1,&rgsabound);
vAX.vt=VT_ARRAY|VT_R8;//设置为double型数组，VT_R8就是指double
vAX.parray=psax;//把内容加入VARIANT中
vAY.vt=VT_ARRAY|VT_R8;
vAY.parray=psay;
//这时VARIANT 就可以加入数据了
double dtemp;//用来临时存放x坐标
for(long i=0;i<nDATALENGTH;i++)
{
dtemp = i;
SafeArrayPutElement(psax,&i,&dtemp);
dtemp = dData[i];
SafeArrayPutElement(psay,&i,&dtemp);
//更简单写法
//SafeArrayPutElement(psay,&i,dData+i);
}
//开始画图
CSeries lineSeries = (CSeries)m_TeeChart.Series(0);
lineSeries.Clear();
lineSeries.AddArray(nDATALENGTH,vAY,vAX);

方法2：

这时我看TeeChart官方实例找到的方法，相对简单点：

COleSafeArray XValues;
COleSafeArray YValues;
DWORD numElements[] = {nDATALENGTH};
// 创建安全数组
XValues.Create(VT_R8, 1, numElements);
YValues.Create(VT_R8, 1, numElements);
// 初始化
long i;
double dval;
for(i=0; i<nDATALENGTH; i++)
{
dval = i;
XValues.PutElement(&i, &dval);
dval = dData[i];
YValues.PutElement(&i, &dval);
//YValues.PutElement(&i, dData+i);
};
CSeries lineSeries = (CSeries)m_TeeChart.Series(0);
lineSeries.Clear();
lineSeries.AddArray(nDATALENGTH,YValues,XValues);

2.3 去除/显示legend

如果不想要右边那一栏数据显示，可以通过代码去除，CLegend是用来控制这个显示的：

CLegend legend = (CLegend)m_TeeChart.get_Legend();
legend.put_Visible(FALSE);

可以用一个check控件控制器显示状态。

添加单选控件，id为IDC_CHECK_ShowLegend，

单击响应：

void CTChartDlg::OnBnClickedCheck_ShowLegend()
{
CLegend legend = (CLegend)m_TeeChart.get_Legend();
if(BST_CHECKED == ((CButton*)GetDlgItem(IDC_CHECK_ShowLegend))->GetCheck())
{
legend.put_Visible(TRUE);
}
else
{
legend.put_Visible(FALSE);
}
}

效果：

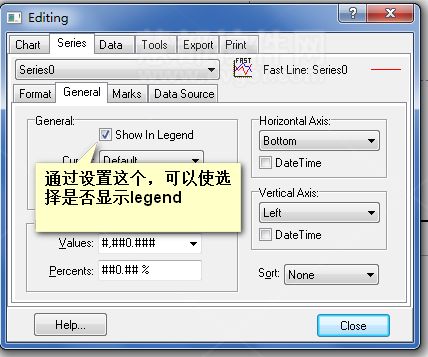

不用代码的话可以通过设置控件属性

明显，这没有代码灵活

2.4 改变线图颜色

默认设置是红，我要设置成其他颜色可以用put_Colour。

如上代码的lineSeries最后加一个，就会变成RGB(255,0,255)的颜色了：

lineSeries.put_Color(RGB(255,0,255));

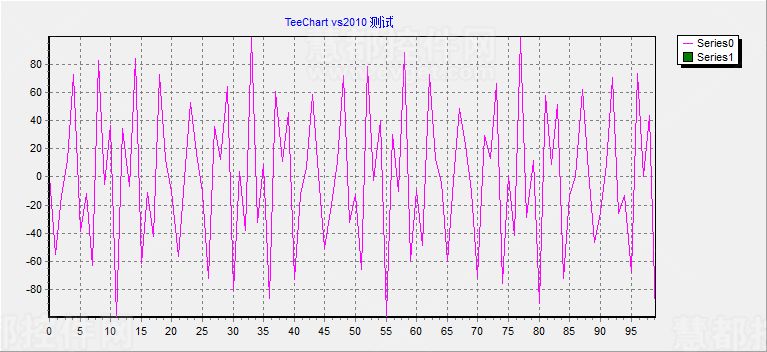

效果：

3. teechart 画图 - 柱状图

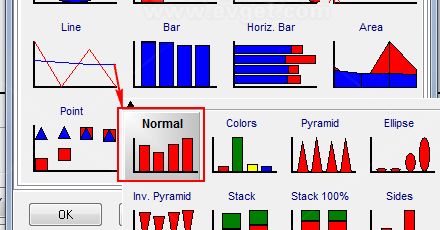

3.1 添加柱状图

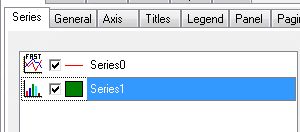

这时会多一个图形

注意这里默认是绿色的，等下会发现画出来的不一样。

3.2 AddXY

方法和线图没什么区别，直接上码：

const UINT nDATALENGTH = 20;
double dData[nDATALENGTH];

for (int i=0;i<nDATALENGTH;i++)
{
dData[i] = abs(100*sin((float)i));
}
//
ClearAllSeries();
CSeries barSeries = (CSeries)m_TeeChart.Series(1);
for(int i=0;i<nDATALENGTH;i++)
{
barSeries.AddXY((double)i,dData[i],NULL,0);
}

注意不是Series(0)了

加个abs，好看很多~~

3.3 改变柱状图的颜色

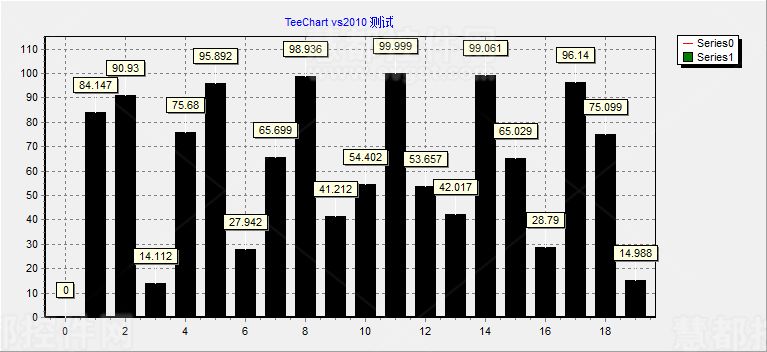

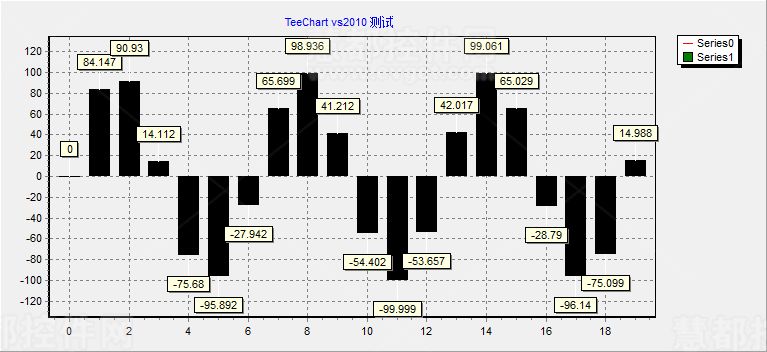

为啥是黑色的？设置了绿色的，我一开始也以为坑爹的设置没有用，后来研究了一下发现时AddXY的第四个参数起作用的。

上面的图我们是这样加的：

barSeries.AddXY((double)i,dData[i],NULL,0);

第四个参数0就相当于RGB(0,0,0)，这第四个参数就是设置颜色的了。

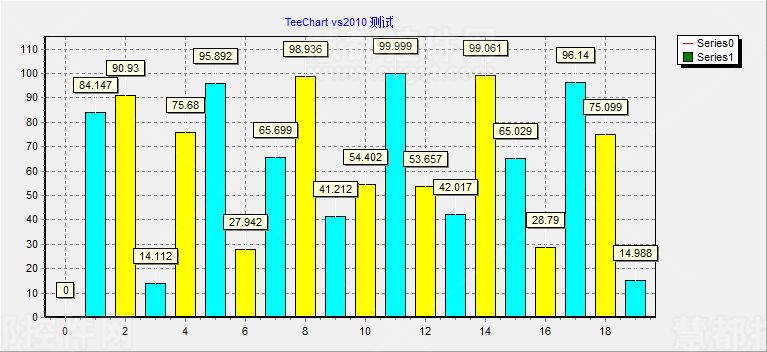

把程序稍作修改：

for(int i=0;i<nDATALENGTH;i++)
{
i%2== 0
? barSeries.AddXY((double)i,dData[i],NULL,RGB(255,255,0))
: barSeries.AddXY((double)i,dData[i],NULL,RGB(0,255,255));
}

3.4 去除/显示数据标示

好吧又遇到问题了，去掉上面的标示。

ok，那个标示是用CMarks管理的，加入这个类就行了，用类向导，加入CMarks：

#include "CMarks.h"

添加单选控件 IDC_CHECK_Marks

void CTChartDlg::OnBnClickedCheckMarks()
{
CSeries barSeries = (CSeries)m_TeeChart.Series(1);
CMarks SeriesMarks = (CMarks)barSeries.get_Marks();
if(BST_CHECKED == ((CButton*)GetDlgItem(IDC_CHECK_Marks))->GetCheck())
{
SeriesMarks.put_Visible(TRUE);
}
else
{
SeriesMarks.put_Visible(FALSE);
}
}

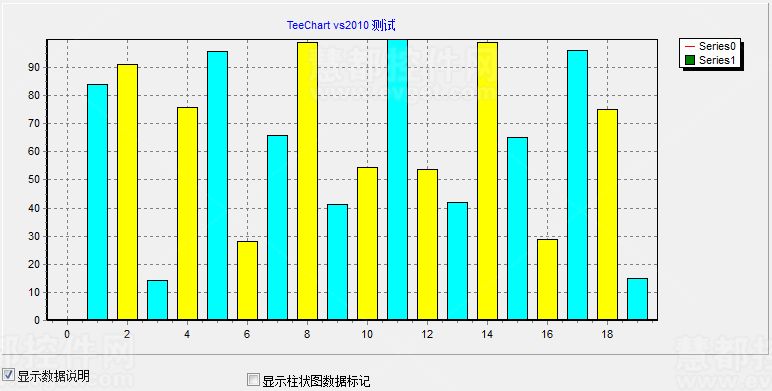

效果：

3.5 AddArray 给柱状图添加数据

和line一样：

const UINT nDATALENGTH = 20;
double dData[nDATALENGTH];

for (int i=0;i<nDATALENGTH;i++)
{
dData[i] = abs(100*sin((float)i));
}
COleSafeArray XValues;
COleSafeArray YValues;
DWORD numElements[] = {nDATALENGTH};
// 创建安全数组
XValues.Create(VT_R8, 1, numElements);
YValues.Create(VT_R8, 1, numElements);
// 初始化
long i;
double dval;
for(i=0; i<nDATALENGTH; i++)
{
dval = i;
XValues.PutElement(&i, &dval);
dval = dData[i];
YValues.PutElement(&i, &dval);
//YValues.PutElement(&i, dData+i);
};
//
ClearAllSeries();
CSeries lineSeries = (CSeries)m_TeeChart.Series(1);
lineSeries.AddArray(nDATALENGTH,YValues,XValues);

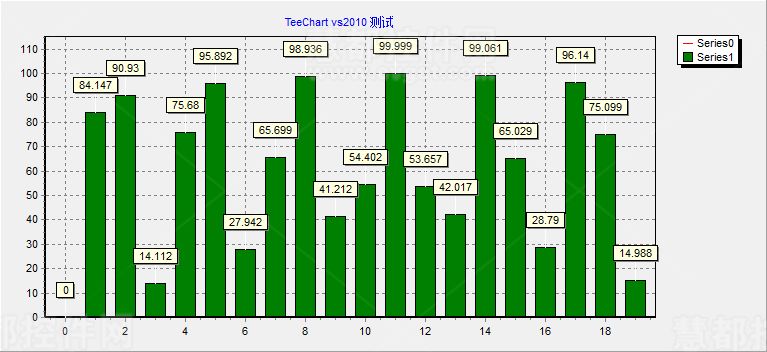

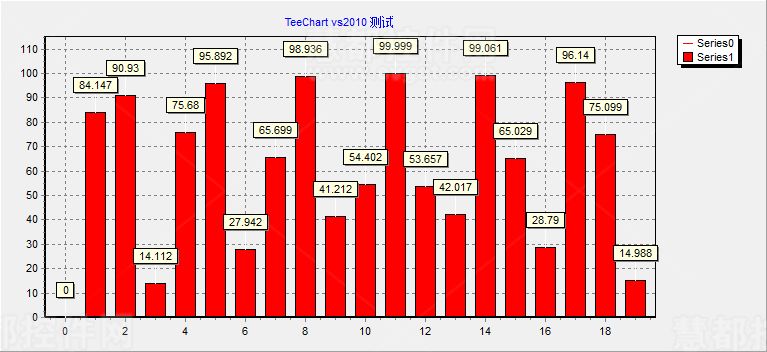

这时出现的图像就是默认的颜色了
