UML工具Visual Paradigm解决方案(五):最佳的可视化建模UML工具

翻译|其它|编辑:吴园园|2019-11-07 09:46:08.133|阅读 33 次

概述:Visual Paradigm为开发人员提供了丰富的UML设计工具,供开发人员选择和匹配当今具有挑战性的项目。

相关链接:

Visual Paradigm是包含设计共享、线框图和数据库设计新特性的企业项目设计工具。现在你只需要这样单独的一款模型软件 Visual Paradigm就可以完成用UML设计软件,用BPMN去执行业务流程分析,用ERD企业设计数据库的任务。

Visual Paradigm现已更新至最新版本16.0,新版本引入了大型Scrum画布和几十种新的图案,同时还增强了在线图表功能和支持从Customer Journey Map打开完整图表编辑器的功能。新版本,新功能,赶快下载体验吧!

点击下载Visual Paradigm最新试用版

总览

UML(统一建模语言)已成为用于建模软件系统的广泛使用的行业标准。但是,我们还需要良好的流程和建模工具支持,以释放UML提供的可视化建模功能的全部功能。商业世界是复杂,动态和快速变化的,并且没有“一刀切”的方法,Visual Paradigm为开发人员提供了丰富的UML设计工具,供开发人员选择和匹配当今具有挑战性的项目。

Visual Paradigm为您提供:

  • 一个全面的UML工具,支持最新的UML 2.x图表和符号。

  • 建立从UML设计到BPMN,DFD,ERD,ArchiMate,MindMap等的相互链接。

  • 从UML识别需求。将它们保留为用户故事图中的用户活动,并将其细分为用户任务,史诗和用户故事。

  • 将用例流记录为事件流。将不同的格式应用于步骤。

  • 从用例到事件流,即时生成UML序列图。

  • UML工具还具有UX设计工具,例如线框工具和情节提要工具。您可以将线框集成到用例事件流中。

  • 使您的设计与代码库保持一致。在统一环境-您的IDE中编辑可视模型和源代码。我们支持的Eclipse,IntelliJ IDEA的,NetBeans中,Visual Studio和Android的工作室。

  • 类图工具可将您的类模型与数据库设计(ERD)同步。它还会生成应用程序开发所需的Hibernate ORM映射层。

  • 用例规范,类规范,系统规范等。要开发文档,只需简单的拖放即可!

  • 通过PostMania功能通过云在线共享,讨论和评论图表或模型。

  • 使用在线UML工具在线绘制UML。我们提供在线类图,在线用例图,在线序列图,在线BPMN,ArchiMate 3等功能!

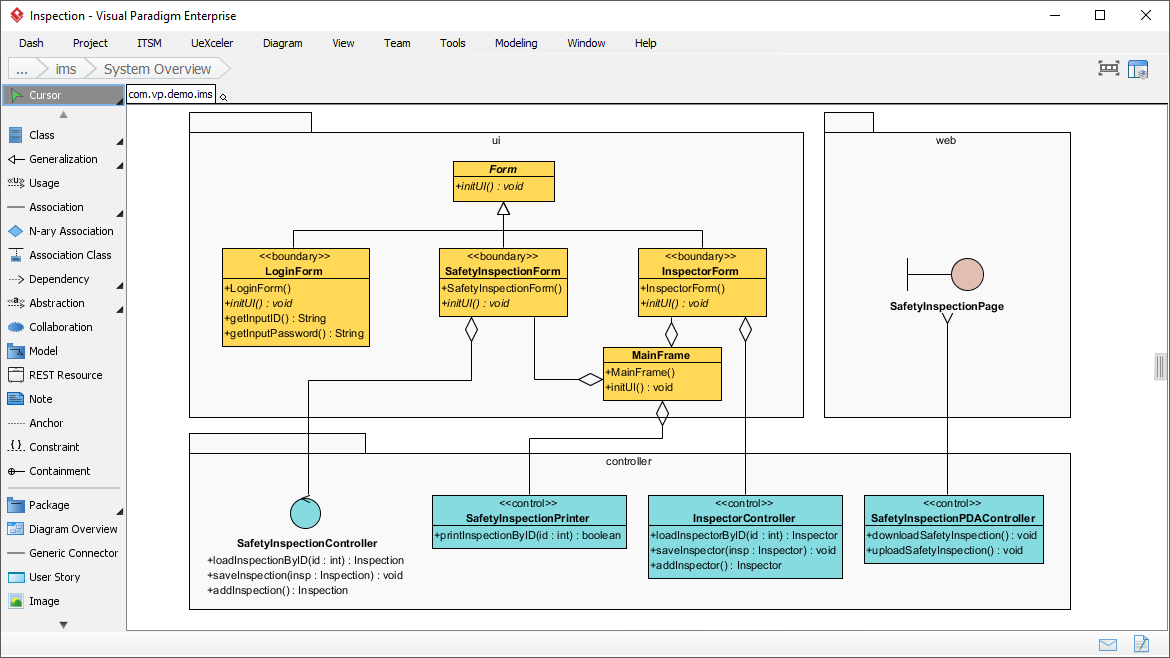

UML工具Visual Paradigm解决方案(五):最佳的可视化建模UML工具

您的挑战

  • 最初使用零配置时,Web或云图表绘制程序似乎很有吸引力,但是在对复杂图表进行建模时,在企业规模功能的性能或功能方面非常差

  • 在图中已创建的模型(例如类)不能在视图中的其他地方引用为视图(参考形状)或其他图,并且不要提及不同项目中模型元素之间的共享,因此不适合用于企业规模建模

  • 所有图都是独立的工作,它们之间没有任何可追溯性

  • 没有强大的支持工具集可以释放UML的全部功能来服务于软件开发中需要执行的不同活动,例如团队合作,敏捷开发,UX建模,代码工程,企业项目管理等。

  • 像Visio这样的图表工具仅适用于绘制简单的图表,而对于复杂的图表布局和修改则缺乏良好的编辑功能。您得到的是一组标准的独立图,这些图的功能不足以扩展整个软件开发过程

我们的解决方案

优秀的可视化建模工具集

  • 与其他对UML表示法的支持非常有限的其他UML图表绘制工具不同,Visual Paradigm支持具有14种不同类型图表的最新UML 2.x标准

  • 相关的视觉建模标准支持,例如BPMN,思维导图,文本分析,项目管理工具集(ArchiMate,Fishbone,Pert,Gantt,WBS,Radar Chart等!)

将UML与敏捷/ Scrum流程集成

  • 通过将用例与故事图集成以进行积压管理,发布计划,将用例建模与敏捷开发无缝地应用。

  • 将可视化模型(需求)的多个源发送到敏捷产品积压,例如从用例,UML活动图中的活动,BPMN的任务或活动或思维导图的节点中识别需求。

  • 确定大型需求(例如用例),并将其转变为一组可自行选择的可管理用户故事或史诗,并为它们提供可管理的故事地图结构

  • 将用例转换为相关的用户故事后,可以将其进一步分解为任务,随后可以由任务管理器自动进行管理

代码工程工具集

  • 从类和状态图生成流行编程语言的代码

  • 使用Hibernate框架从ERD 生成数据库,然后到类图将对象无缝映射到关系数据库(支持市场上最受欢迎的数据库)

  • 将Visual Paradigm与包括Visual Studio,IntelliJ,NetBeans,Eclipse和Android Studio在内的领先IDE集成在一起

模型间和可追溯性

  • 通过模型引用(一个具有多个视图的模型),子图模型详细说明,跨多个项目的参考视觉模型,注释和参考附件来支持模型可追溯性

  • 从用例场景生成序列图或活动图

  • 使用线框工具精心设计用例场景

  • 通过模型转换器功能,从序列图和相关模型中识别类。

按需报表设计器

  • 只需拖放创建来组成您自己的报告的模型元素或图表并将其输出为所需的格式,例如Word,PDF或HTML。

  • 或者,您可以使用“填充文档编辑器”将Visual Paradigm项目中的模型元素或图表嵌入到公司报告或文档的内容中。

团队合作

  • 您的团队可以通过自动版本控制,修改合并和冲突解决来同时编辑UML项目

  • 此外,您可以通过PostMania功能通过云在线共享,讨论和评论图表或模型。

  • 将参考文献和文档附加和分类到方便的可视文件柜中

在线网络图和样本

  • 第一阶段的Web图表在线功能已到位(包括BPMN,业务流程图,ArchiMate ®图,类图,用例图,序列图,流程图PERT,ITIL,AWS和微软Azure图),现在所有的现有的Visual Paradigm用户可以在线使用网络图,而无需支付额外费用。

  • 现在,您可以在Visual Paradigm社区圈中在线尝试示例图,方法是将其直接导入到您的应用程序中进行学习和试验,或者采用现成的模板来解决问题。

=====================================================

更多Visual Paradigm相关资源,请点击此处进行查看~

想要购买Visual Paradigm正版授权的朋友可以咨询慧都官方客服

UML工具Visual Paradigm解决方案(五):最佳的可视化建模UML工具
