【ABviewer从零开始教学查看器篇②】关于打开文件的快捷方式和说明

原创|使用教程|编辑:gongx|2019-05-16 11:36:59.073|阅读 16 次

概述:ABViewer是一款高质量、高效率、低成本的多功能设计及工程文档管理工具,能为您提供全面的专业的浏览及编辑功能,同时支持30多种光栅和矢量图形格式。

相关链接:

ABViewer是一款高质量、高效率、低成本的多功能设计及工程文档管理工具,能为您提供全面的专业的浏览及编辑功能,同时支持30多种光栅和矢量图形格式。

在小编看来,ABViewer是一款非常简单且实用的CAD文档查看与编辑器。对于使用小白可能还比较陌生,现在小编为大家整理了一篇《ABViewer从零开始系列操作教程》,从查看到编辑,以及其他功能的使用,供大家学习。


ABViewer最新版免费下载


ABViewer从零开始系列操作教——查看器


加载/打开文件

ABViewer允许在程序的一个会话中打开几张图来查看。所有打开的图纸都放在选项卡中,也可以通过section窗口中Advanced选项卡上的命令以相应的方式排列。


▲打开文件
  • 快速访问面板:ico_open.png
  • 色带:文件->打开
  • 菜单:文件->打开
  • 热键:Ctrl + O


请在对话框中指定文件的路径。可以预览绘图-检查选项预览活动下的预览区域,这是在窗口的右侧。“打开”对话框允许在按住Ctrl和Shift键的帮助下同时打开多个文件。打开的文件将自动添加到最后的文件列表中。


▲导入PDF/EMF
  • 色带:文件->导入PDF/EMF
  • 菜单:文件->导入PDF/EMF


该命令将PDF、EMF和WMF文件作为矢量文件打开,以便进一步编辑对象、查看它们的属性或保存到另一种文件格式。当源文件的对象转换为DXF文件格式的对象时,导入结果可能与源绘图稍有不同。

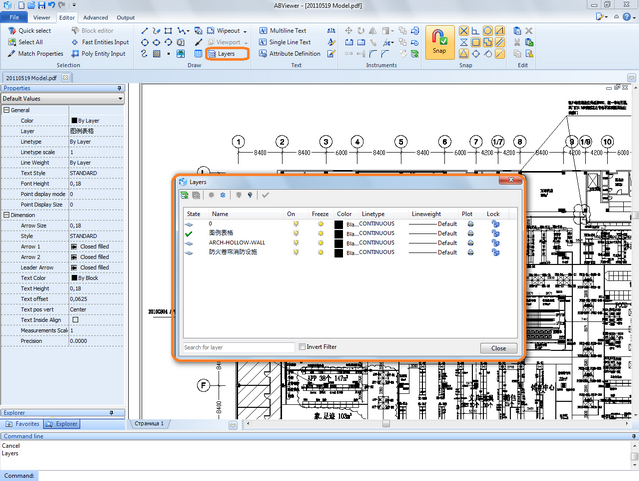

导入多页文件(例如具有大量页面的PDF文件)可能会花费很多时间。这就是为什么建议使用CAD将页面命令转换为单页面命令的原因。要从PDF文件导入图层,需要打开图层选项。


打开PDF/EMF可遵循以下步骤:

  1. 在File选项卡上选择Import PDF/EMF命令。
  2. 在“标准对话框”窗口中,选择要导入的PDF文件并单击“打开”按钮。
  3. 当导入结束后,用户可以访问编辑实体,如线、折线、圆弧、椭圆、样条等。要从PDF文件导入图层,请打开“加载/保存”选项卡中的“选项”窗口中的“图层”选项。请注意,它会增加转换的时间。


注意:为了提高导入速度并减小输出DWG/DXF文件的大小,建议在加载/保存设置中关闭实体填充选项。




▲重新加载

“重新加载文件”按钮允许重新加载当前文件。

  • 快速访问面板:ico_reload.png
  • 功能区:文件->重新加载文件
  • 菜单:文件->重新加载文件
  • 热键:按Ctrl + R


如果文件在另一个程序中被更改,并且您希望这些更改反映在ABViewer中,请使用此命令。如果在ABViewer中执行了绘图中的任何更改,将会出现一个弹出窗口,提供确认保存更改的功能。


▲最后一个文档

“最后一个文件”菜单选项允许访问最近打开的文件列表(最多30个条目)。

  • 色带:文件->最后的文件
  • 菜单:File -> Last files


要打开它们中的任何一个,只需在其名称上单击鼠标左键,或者使用上下文菜单中的open命令。不可能从最后的文件中删除文件或清除列表。


▲快速导航

ABViewer有一组工具,可以在最后一个文件列表和当前文件夹中提供快速导航。这些命令位于浏览部分中的Viewer选项卡上。在经典的ABViewer菜单中,命令可以从菜单视图中获得。


图表
名称
描述
ico_previous_in_d.png上一页
目录中的前一个文件。该命令打开当前文件夹中的前一个文件。在打开的文件所在的文件夹中执行文件之间的切换。如果没有打开文件,则该命令不可用。
ico_next_in_d.png下一页
目录中的下一个文件。该命令打开当前文件夹中的下一个文件。在打开的文件所在的文件夹中执行文件之间的切换。如果没有打开文件,则该命令不可用。
ico_backw.png向后
该命令从“最后文件”列表中打开前一个文件。
ico_forw.png向前
该命令从最后一个文件列表中打开下一个文件
ico_thumbnail.png缩略图
该命令调用缩略图窗口。


▲资源管理器

资源管理器功能允许显示或隐藏面板资源管理器。

  • 快速访问面板:ico_explorer.png
  • 色带:高级->窗口->资源管理器
  • 菜单:查看->资源管理器


它是一个可停靠的、可调整大小的窗口,显示计算机上支持格式的驱动器、文件夹和文件的层次结构。它还显示任何已映射到计算机上驱动器字母的网络驱动器。要从资源管理器面板打开文件,只需双击它的名称。


-- 持续更新中 --
