图表控件Teechart常见问答集合—TeeChart for .NET:链接图表演示

翻译|使用教程|编辑:况鱼杰|2019-08-29 15:14:20.783|阅读 73 次

概述:本教程将会持续介绍有关于图表控件Teechart的问答文章,帮助用户解决常见问题。本篇文章将会介绍如何将TeeChart for NET连接到数据绑定源。

# 您正在找协同办公软件吗?点击这里站长给您推荐 #

相关链接:

    TeeChart for .NET图表组件库提供数百种2D和3D图形样式,54种运算和统计函数以及无限数量的坐标轴和14工具箱供你选择。该图表控件还可以有效地用于创建多任务的仪表板。

点击下载最新TeeChart for .NET试用版


    本文章中的演示展示了拥有TeeChart的图表如何在WinForm的应用程序中的表单上相互协作。

    该演示使用了小型技术产品供应商的公司数据的基础;该公司销售电子产品,小型计算机,平板电脑和移动电话,并在全球一些国家拥有市场。

    可以在点击下载使用Visual Studio 2015编写的演示代码

创建项目

    我们创建一个新的的WinForms项目,并将主窗体重命名为ReportForm。

  1. 向表单添加对象。我们将三个图表,一个dataGridView和一个文本框添加到表单中,并将它们放置在占据表单的整个空间中,参见下图。

    Visual Studio中的设计时间

  2. 使用图表编辑器,我们在图表中添加了一个数据集以及一个平滑功能,您可以在此阶段看到填充的随机数据,可以在设计时或运行时添加数据系列。

  3. 我们将公司销售数据放在名为TechProducts Ltd的MS Access文件中,并将该文件放在LinkingCharts解决方案文件夹中。

将数据添加到项目中

    我们已经将数据库添加到项目中,公开表和查询(视图)。

  1. 使用BindingSource的组件,我们连接到访问数据库。数据库已经为我们希望可视化的一些数据准备了查询。对于其他情况,在运行时执行期间,我们将在代码中编写一些SQL查询。

  2. 添加了三个BindingSources,连接到$ _€_SalesByYear,$ _SalesByCountry_2015和$ _SalesByContinent视图。

将图表连接到数据

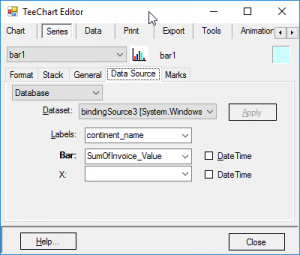

  1. 要连接到的BindingSource,请打开要修改的图表编辑器,然后选择先前已添加的系列并转到其数据源选项卡。如果单击数据集选项卡,则可以选择要连接该系列的BindingSource的。在以下选择框中,您可以将不同的源字段与X和y系列值列表相关联。

    系列数据源编辑器

  2. 对三个图表重复连接技术。我们已将左栏系列图表连接到SalesByContinent数据,右侧是饼图,连接到SalesByCountry_2015数据,将下线图表连接到SaleByYear数据。

链接图表

  1. 我们现在有三个图表,按大陆,地区(销售国家,非洲大陆)和国家的数据区分。我们在这个演示中的目的是链接三个图表,这样,通过点击大陆图表的条形图,我们可以填充区域图表,通过点击区域图表,我们可以显示所选国家最近几年的销售演变。dataGridView将更新以显示区域图表的内容。

    注意:演示将打开,显示区域图表中的所有国家/地区。文本框更新以显示机器人记者的模拟评论。

  2. 要链接项目页面的不同元素,我们将设置一些图表事件。

ClickSeries事件

    我们正在使用ClickSeries事件,它将会查看点击图表中的值作为参数填充下一个相关图表。我们可以在设计时添加事件定义,方法是选择我们希望操作的图表,然后选择Visual Studio的属性窗口的事件选项卡,在这种情况下,从列表中选择TChart的点击事件。

    这将在Form的代码页中创建事件方法。在这里,我们需要添加一些内容,以便将系列点击与我们希望去的地方联系起来。为清晰起见,我们选择部分手动编码查询。该方法遵循以下步骤:

    以国家/大陆图表的原始查询为基础,对其进行修改以收集所有可用年份的数据。

修改区域查询:

    @contiparam是您要查看的大陆,来自大陆图表值的标签。如果要为查询创建更好的索引,可以使用索引值或其他变量。

string sqlStr =“SELECT Sum(Fact_Invoices.Invoice_Value)AS SumOfInvoice_Value,Lookup_Country.Country_name,Lookup_Continent.continent_name”;
 sqlStr + =“FROM((Fact_Invoices INNER JOIN Lookup_Customers ON Fact_Invoices.Cod_Customer = Lookup_Customers.Cod_Customer)”;
 sqlStr + =“INNER JOIN Lookup_Country ON Lookup_Customers.Country_code_A2 = Lookup_Country.Country_code_A2)”;
 sqlStr + =“INNER JOIN Lookup_Continent ON Lookup_Country.Continent = Lookup_Continent.continent”;
 sqlStr + =“where Lookup_Continent.continent_name = @contiParam GROUP BY Lookup_Country.Country_name,Lookup_Continent.continent_name”;

修改国家/地区查询:

    我们将要审核的国家/地区的标签作为国家/地区时间查询的参数。

string sqlStr =“SELECT Sum(Fact_Invoices.Invoice_Value)AS SumOfInvoice_Value,Fact_Invoices.Invoice_year AS AYear,Lookup_Country.Country_name”; sqlStr + =“FROM(Lookup_Customers INNER JOIN Fact_Invoices ON Lookup_Customers.Cod_Customer = Fact_Invoices.Cod_Customer)”; sqlStr + =“INNER JOIN Lookup_Country ON Lookup_Customers.Country_code_A2 = Lookup_Country.Country_code_A2”; sqlStr + =“WHERE Lookup_Country.Country_name = @countryParam”; sqlStr + =“GROUP BY Fact_Invoices.Invoice_year,Lookup_Country.Country_name”;

    这些查询足以链接图表,我们从GridView控件以相同的方式点击一下。以其中一个为例,对于区域图表,您可以看到如何为收件人图表创建的BindingSource以方便插入。

    使用SQL查询创建和使用新的BindingSource的作为网格和图表的源。

DataSet customers = new DataSet();

System.Data.OleDb.OleDbDataAdapter myAdapter = new System.Data.OleDb.OleDbDataAdapter(sqlStr, this.___SalesByCountry_2015TableAdapter.Connection);

//apply region code
myAdapter.SelectCommand.Parameters.Clear();
myAdapter.SelectCommand.Parameters.Insert(0, new System.Data.OleDb.OleDbParameter("contiParam", region));
myAdapter.Fill(customers, "Customers");

bindEurope = new BindingSource();
bindEurope.DataSource = customers;
bindEurope.DataMember = customers.Tables[0].ToString();

dataGridView1.DataSource = bindEurope;
dataGridView1.Refresh();

dataGridView1.Columns[0].HeaderText = "Sales Income";
dataGridView1.Columns[1].HeaderText = "Country";
dataGridView1.Columns[2].HeaderText = "Continent";

tChart3[0].DataSource = bindEurope;
tChart3[0].YValues.DataMember = "SumOfInvoice_Value";
tChart3[0].LabelMember = "Country_name";

tChart3[0].CheckDataSource();

TeeChart使用Chart Series的CheckDatasource()方法刷新Chart数据。

应用输出

    下列两图的屏幕截图显示了运行时的应用程序。

TechProStart-300x163.png    欧洲和瑞士选择
