创建图表的一般步骤

    一个应用系统,为了达到图文并茂、相映成趣的效果,往往以图表形式进行形象描述,

这时,TeeChart就派上用场了。一般按下列步骤进行:

  1. 新建一个工程。单击 Delphi7 IDE主菜单中的File→New→ Application命令新建一个工程 Project1,屏幕中显示主窗口Form1。

  2. 在 Delphi元件板的 Additional页面,选中 TChart组件,如图1所示。

    图1.additional选项卡中的chart组件

    图1

  3. 在Form1窗体中用鼠标拖曳一个矩形区域放置Chart组件,如图2所示。

    图2.Form1窗体中的chart组件

    图2

  4. 在Chart组件上右击,弹出如图3所示的快捷菜单。

    图3.chart组件的快捷菜单


    图3

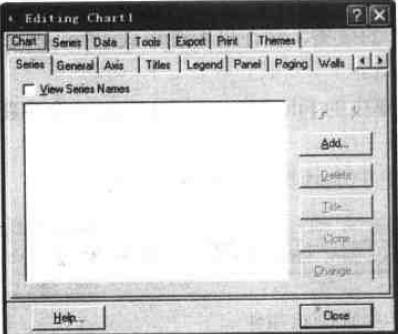

  5. 其中的 Edit Chart…对应的对话框如图4所示:

    图4.图表编辑器对话框


    图4

  6. Print preview...对应的窗口如图5所示:

    图5.打印预览窗口


    图5

  7. Export Chart...对应的对话框如图6所示:

    图6.导出图表对话框

    图6

    Options...对应的对话框如图7所示:

    图7.Options对话框

    图7

  8. 如果在Chart组件的快捷菜单中选择 Options...,显示如图7所示的对话框,当单击 Change...按钮,弹出如图8所示的对话框,可改变编辑器使用语言的种类。

    图8.可用语言对话框

    图8

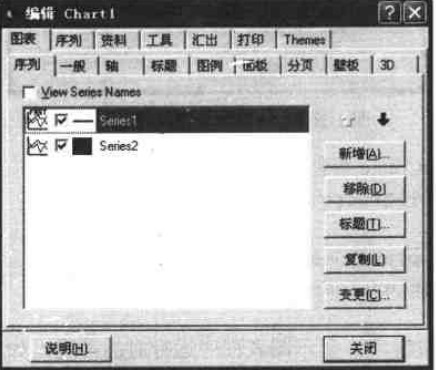

  9. 选择 Chinese Simp...,然后单击OK按钮,这时的快捷菜单已变为中文名称,图表编辑器的外观如图9所示(可以和图4英文提示界面比对)。

    图9.中文提示的图表编辑器

    图9

    说明:为方便叙述,本书全文均以英文界面提示

  10. 单击图4中Chart选项卡的Series的Add按钮,打开TeeChart Gallery窗口,选择希望的序列类型如Bubble,然后单击OK按钮,图表编辑器中增加了一个序列名称,这时,Delete、Tite...、Clone、Change...按钮均可用,根据需要进行序列的删除、标题设定、复制、改变序列等操作。

  11. 然后选择图4的Series选项卡,进行有关序列属性的设置,如图10所示。

    图10.序列设置对话框

    图10

  12. 在图10的序列属性设置过程中,它是动态实时的过程,图表编辑器的任何修改都会立即反映到图11所示的窗口中。

    图11.序列属性设置后程序外观

    图11

  13. 在FormI的OnCreate事件中加入下列代码:

    procedure TEForml. FormCreate(Sender: TObject);begin
    Series1. FillSampleValues (5);
    Series2. FillSampleValues (5);
    end;
  14. 单击运行按钮,显示图表程序运行时的外观,如图12所示。

    图12.图表设计运行后果

    图12

    上述是有关建立图表的基本过程,如果需要代码控制可参看后续章节的介绍。

    本节的第一部分就到这里,下一部分是Teechart组件的应用举例中的第二部分:使用Teechart向导创建图表
