在线培训|SOLIDWORKS助您设计更合理的公差

原创|慧都动态|编辑:李燕|2020-04-08 13:12:42.610|阅读 193 次

概述:慧都学院开课啦,本次主讲SOLIDWORKS公差叠加分析,通过本节课程学习,助您自动进行公差叠加分析,识别关键影响因素,定义需要评估的关键尺寸,利用DimXpert图形化显示结果,避免手工计算 。

# 您正在找协同办公软件吗?点击这里站长给您推荐 #

相关链接:

公差分析工具——SOLIDWORKS TolAnalyst

公差分析是面向制造和装配的产品设计中非常重要的一个环节,对于降低产品成本、提高产品质量具有重大影响。为了减少我们的计算工作量,SOLIDWORKS软件提供了一个非常实用的公差分析工具给我们,那就是SOLIDWORKS TolAnalyst。
SOLIDWORKS TolAnalyst用于研究公差和装配方法对一个装配体的两个特征间的尺寸向上层叠所产生的影响。每次研究的结果为一个最小与最大公差层叠、一个最小与最大和方根 (RSS) 公差层叠、以及基值特征和公差的列表。

何时进行公差分析

  • 零件是否会干涉?
  • 实际最大、最小的间隙是多少?
  • 两轴间的最大、最小距离是多少?
  • 孔是否对齐?
  • 装配后最大、最小总长?

使用TolAnalyst完成分析需要以下4个步骤:

(1)测量DimXpert特征之间的直线距离
(2)定义装配体的安装顺序
(3)装配体约束
注意:装配体约束与配合类似。约束依据DimXpert(标注专家)特征之间的几何关系,而配合则依据几何实体之间的几何关系。此外,约束按顺序应用,应用顺序非常重要,将对结果产生重大影响。
(4)分析结果
  • 以下分析参数用于设定评估准则和结果的精度
【方位公差】:将几何方位公差以及角度加减位置公差加入最糟情形条件的评估中。
【垂直于原点特征】:更新测量向量,这里的测量向量指将垂直于基准面从此处测量特征的轴的向量。
【浮动扣件和销钉】:使用孔和扣件之间的间隙来增大最糟情形的最小和最大结果,每个零件可以在等于孔与扣件之间径向距离的范围内移动。
【公差精度】:设定分析摘要给出的结果的精度。
  • 【重算】:运行分析。
  • 【分析摘要】:显示结果,这些结果是可以输出的。

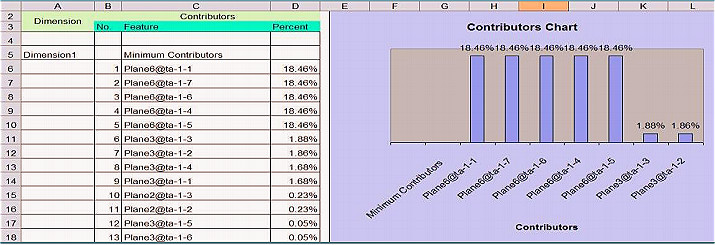

  • 【输出结果】:单击将结果保存为Excel、XML或HTML文件。
  • 【分析数据和显示】:列出促进值并管理图形区域的显示,可以设定最小和最大情形条件的数据和显示。

总而言之,使用SOLIDWORKS TolAnalyst工具,我们可以快速且轻松地检查尺寸和公差,在检查零件和装配公差设计过程中可以自动检查对零件和装配公差的影响,让SOLIDWORKS在生产之前就评估设计的可制造性。以确保零部件的一致配合和验证公差方案之前,公差分析可以立即重新运行,如果尺寸公差更改时,使您能够更快速地得到优化的公差方案。加快设计过程,节省了时间和开发成本,并提高生产效率。

在线培训课程“SOLIDWORKS助您设计更合理的公差”通过应用实例,教您验证方案是否满足设计要求,调整设计方案。本课程您量身定制,届时我们的高级工程师将在课上与您互动,期待您的踊跃参与!

课程时间:4月30日 14:00~15:00

课程亮点:

  1. 自动进行公差叠加分析
  2. 识别关键影响因素
  3. 添加DimXpert信息
  4. 定义需要评估的关键尺寸
  5. 图形化显示结果

课程讲师:齐乐|SOLIDWORKS高级工程师

  • 持有SOLIDWORKS全球资质CSWP、CSWE认证证书
  • 长期为各行业SOLIDWORKS用户提供解决方案
  • 有丰富的SOLIDWORKS应用培训经验

报名福利:

  • 参会即有机会获取SolidWorks入门录播课程,具体详情可询客服,客服微信:17382392642
  • 专家名师在线直播,与您远程互动;
  • 与其他用户在线交流,互相学习经验;
  • 免费获取课件PPT、学习资料、课程回看。

报名听课
老客户限时免费/新客户前30个免费
添加客服微信:17382392642 邀您进群一起讨论
立即报名>>>
↓↓↓或扫描下方二维码↓↓↓

课程服务热线:17382392642
业务咨询电话:18623330343
本活动规则未阐述部分,慧都网保留本活动的最终解释权。
