用SOLIDWORKS“动态间隙”功能检测零部件的间隙| 操作视频

原创|使用教程|编辑:何家巧|2021-03-31 14:04:45.957|阅读 22 次

概述:工程师在设计时需要考虑零部件运动过程中的间隙是否合理,否则很容易出现因间隙不合理造成的质量问题,SOLIDWORKS提供了“动态间隙”功能可以检测零部件运动过程中的间隙数据,从而判断是否合理。

# 31款JAVA开发必备控件和工具 #

相关链接:

申请SOLIDWORKS正版试用

工程师在设计时需要考虑零部件运动过程中的间隙是否合理,否则很容易出现因间隙不合理造成的质量问题,SOLIDWORKS提供了“动态间隙”功能可以检测零部件运动过程中的间隙数据,从而判断是否合理。

动态间隙是指在移动或旋转零部件时动态检查零部件之间的间隙。当移动或旋转零部件时,会出现一个尺寸指示所选零部件之间的最小距离。此外还可阻止两个零部件在相互间指定距离内移动或旋转。

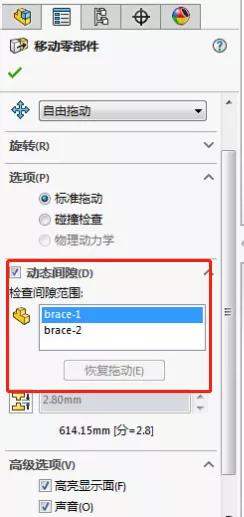

动态间隙在移动或旋转零部件命令内启用,勾选“动态间隙”即可启用,如下图。

之后选择需要检测的零部件,然后点击“恢复拖动”,在模型和属性标签上会出现该所选零部件之间的最小距离,并且随拖动零部件尺寸动态地更新。

其他关于“检测零部件运动过程中的间隙是否合理”的详细介绍详见如下视频:
