Surfer是一款功能强大的 地质绘图软件，用户可以轻松制作基面图、数据点位图、分类数据图、等值线图、线框图、地形地貌图、趋势图、矢量图以及三维表面图等，可以为您节省大量的时间，提高工作效率。

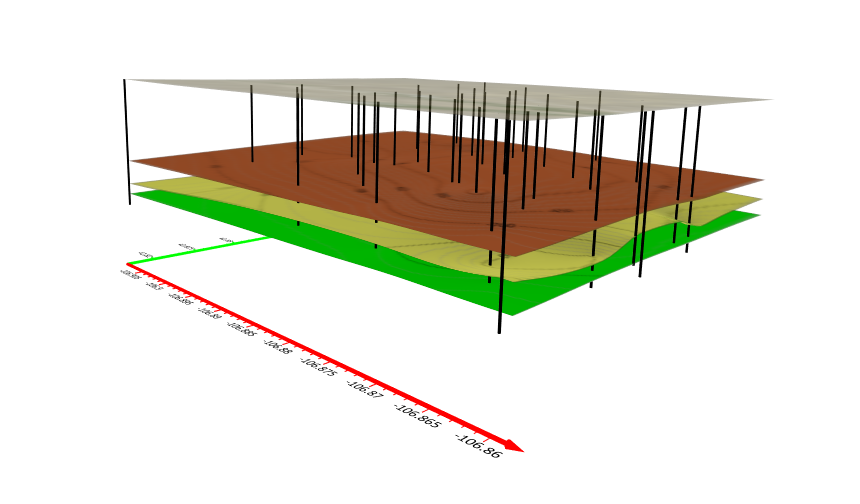

在 surfer23中，如果您有多个使用任意 x 距离的 2D 轮廓的 SRF 文件，您知道轮廓末端的 UTM x,y 坐标，并且您想从轮廓创建某个 z 轮廓的表面，您可以使用遵循工作流程来完成此操作。

1.在 Excel 中打开附加的 profiles_to_surface.xlsx 文件，并将第一个轮廓末端的 x 和 y UTM 值输入到单元格 B2 到 B5 中。

2.将配置文件中的最小和最大 x 值输入到 Excel 文件中：

• 在 Surfer23 中，打开第一条剖面线的 SRF。
• 单击内容 窗口 中 的地图。
• 单击属性; 窗口中的限制选项卡 。
• 将xMin 值复制到附件 Excel 文件的单元格 B6 中。
• 将 xMax 值复制到附件 Excel 文件的单元格 B7 中。

3.关闭除所需轮廓之外的所有内容：

• 在 Surfer23 中，取消选中Contents 窗口中除Map和 Contours 图层 之外的所有内容旁边的框 。
• 在Contents 窗口中选择 Contours图层 。
• 在 属性窗口的级别 页面上  ，单击编辑级别 按钮。
• 选择除所需级别之外的每个级别，然后单击 删除。
• 如果Label列中有Yes，请双击它以将其更改为 No。
• 双击Fill 列中的填充，将 Fill Pattern更改 为 None，然后单击 OK。
• 单击 确定。

4.将所需轮廓导出为 DAT：

• 仍在 Surfer 中，单击 文件 | 出口。
• 将Save as type更改  为 DAT XYZ points，为您的文件命名，然后单击 Save。
• 在Export Options 对话框的 Scaling 页面上，将 Scaling source更改 为 Map: Contours-<grid file>。
• 在 XYZ 选项 页面上，取消选中 写入 Z（高程）列，然后单击 确定。

5.打开一个空工作表并将导出的 DAT 中的“y”值复制/粘贴到这个新文件的“z”列中：

• 单击文件 | 在工作表中打开 。
• 选择您刚刚导出的 DAT，然后单击 Open。
• 复制 B 列。
• 单击文件 | 新 | 工作表。
• 粘贴到新工作表中的 C 列。
• 单击文件 | 另存为。
• 为您的文件命名，将 Save as type 更改为 XLSX Excel 2007 Spreadsheet，然后单击 Save。

6.使用随附的 Excel 文件计算导出到 DAT 的点的调整后 x 值：

• 单击返回到 Surfer最新版本 V23 工作表中的 DAT。
• 复制 A 列。
• 将此粘贴到附加的 Excel 文件中的单元格 A14 中。
• 在单元格 B14 中单击，然后双击右下角的方块将方程复制到列中。
• 单击单元格 C14，然后双击右下角的方块将方程复制到列中。

7.将最后两个步骤中的 X 和 Y 值复制/粘贴到 XLSX 中：

• 将单元格 B14 通过列 C 的末尾复制/粘贴到 Surfer 工作表中 XLSX 中的单元格 A1 中。
• 按 CTRL+S 保存文件。

8.对另一行重复这些步骤，将 Z、X 和 Y 值添加到最近保存的 DAT：

• 对其他轮廓线重复步骤 1-5c。
• 单击包含 XLSX 的 Surfer 工作表。
• 粘贴到 C 列的第一个 EMPTY 行。
• 重复步骤 6。
• 将单元格 B14 通过 C 列的末尾复制/粘贴到 XLSX 中 A 列的第一个 EMPTY 行中。
• 按 CTRL+S 保存文件。

9.将最终的 XLSX 网格化：

• 在 Surfer 中，单击 主页 | 网格数据 | 网格数据。
• 在Open Data 对话框中，从Open worksheets列表中选择 XLSX 文件，  然后单击 Open。
• 设置所需的网格化参数并单击 OK。
• 在 Surfer23对话框中单击 OK ， 告诉网格已创建。

10.创建地图：

• 单击 文件 | 新 | 绘图文件。
• 点击 首页 | 新地图 | 轮廓 或主页 | 新地图 | 3D 表面。
• 在 Open Grid 对话框中，选择您的 GRD 文件并单击 Open。
