Solidworks切除特征知多少?这3点你掌握了吗?

原创|使用教程|编辑:何家巧|2022-08-04 10:16:52.087|阅读 68 次

概述:Solidworks的中切除特征和拉伸特征的应用方法相似,主要都是由以下三个要素来控制的:起始条件、终止条件、切除类型,接下来我们就一次进行详细介绍。

# 31款JAVA开发必备控件和工具 # 热门开发工具JetBrains系列产品限时优惠中>>

相关链接:

Solidworks的中切除特征和拉伸特征的应用方法相似,都是由以下三个要素来控制的:起始条件、终止条件、切除类型。当然在最后还可以选择相应的草图轮廓。
接下来我们就从起始条件开始介绍
1、起始条件:从(F)

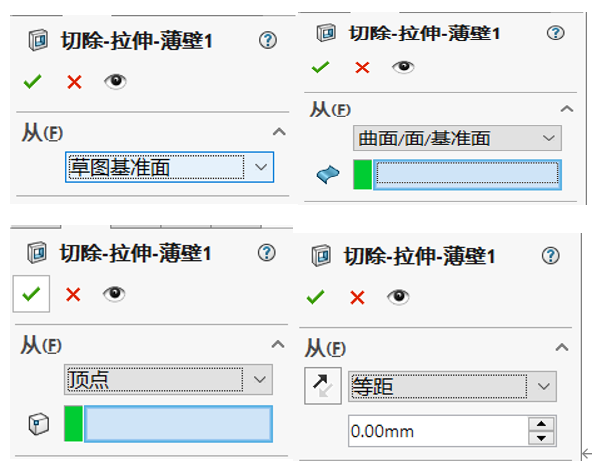

起始条件在切除特征中,同样有四个选项,分别是草图基准面、曲面/面/基准面、顶点、等距。这四个选项用来控制切除开始的位置。从而能够达到草图数据重用的目的。

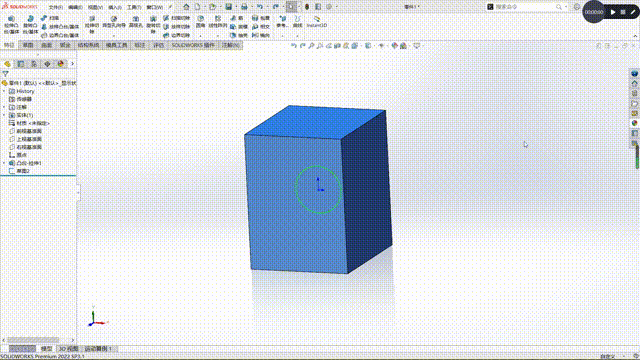

下面我们就以起始条件中的等距来演示一下;


2、终止条件:方向

终止条件有很多的选择,例如给定距离、完全贯穿、完全贯穿两者、成型到一面/下一面、成型到实体/顶点等,其中给定距离、完全贯穿及完全贯穿两者是最常用的方式,而成型到一面/下一面是需要选择成型的终止面,成型到实体则是适用于多实体建模的一种方式。如下所示;

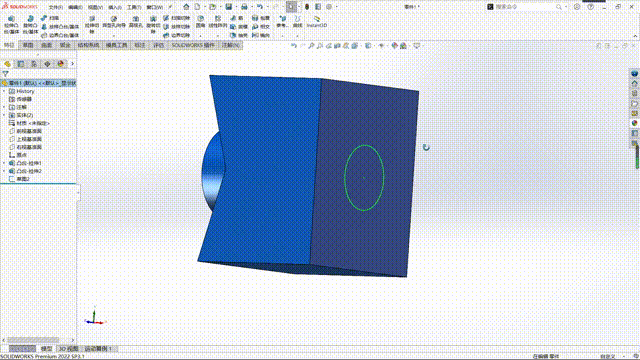

成型到一面/下一面:

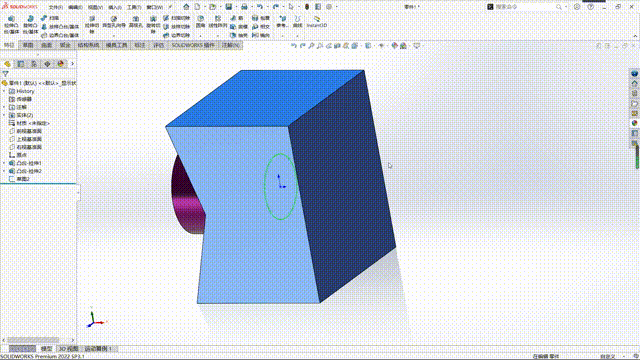

成型到实体:


3、切除类型:薄壁特征(T)

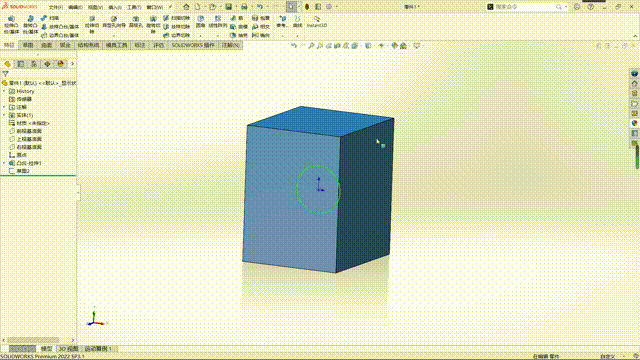

切除类型我们可以选择是切除完整草图轮廓,还是切除一个薄壁轮廓,在勾选薄壁特征后可以选择薄壁特整的厚度,如下:
