技术分享|如何使用SOLIDWORKS创建智能零部件？一步搞定装配难题！

原创|Solidworks资讯|编辑：吴秋红|2023-05-26 17:09:21.557|阅读 124 次

概述：在对装配体进行装配时，如何使用用SOLIDWORKS创建智能零部件，然后在插入到装配体中？一个模型示例告诉你。

# 31款JAVA开发必备控件和工具 # 界面/文档管理/报表/IDE等4000款产品火热销售中 >>

相关链接：

在对装配体进行装配时，你还在一个一个地添加零部件吗？你知道可以用SOLIDWORKS创建智能零部件，然后在插入到装配体时，一步就能添加相关的零件和特征了不？下面我们以一个模型为例介绍智能零部件的创建及使用。

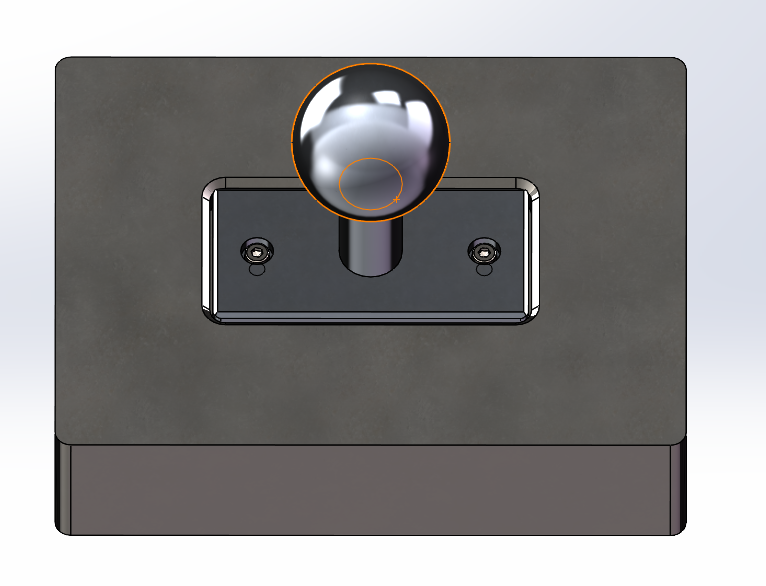

如下图所示模型，现需要实现将连接头插入装配体的同时，与连接头关联的螺钉螺母和拉伸切除特征一起被插入。

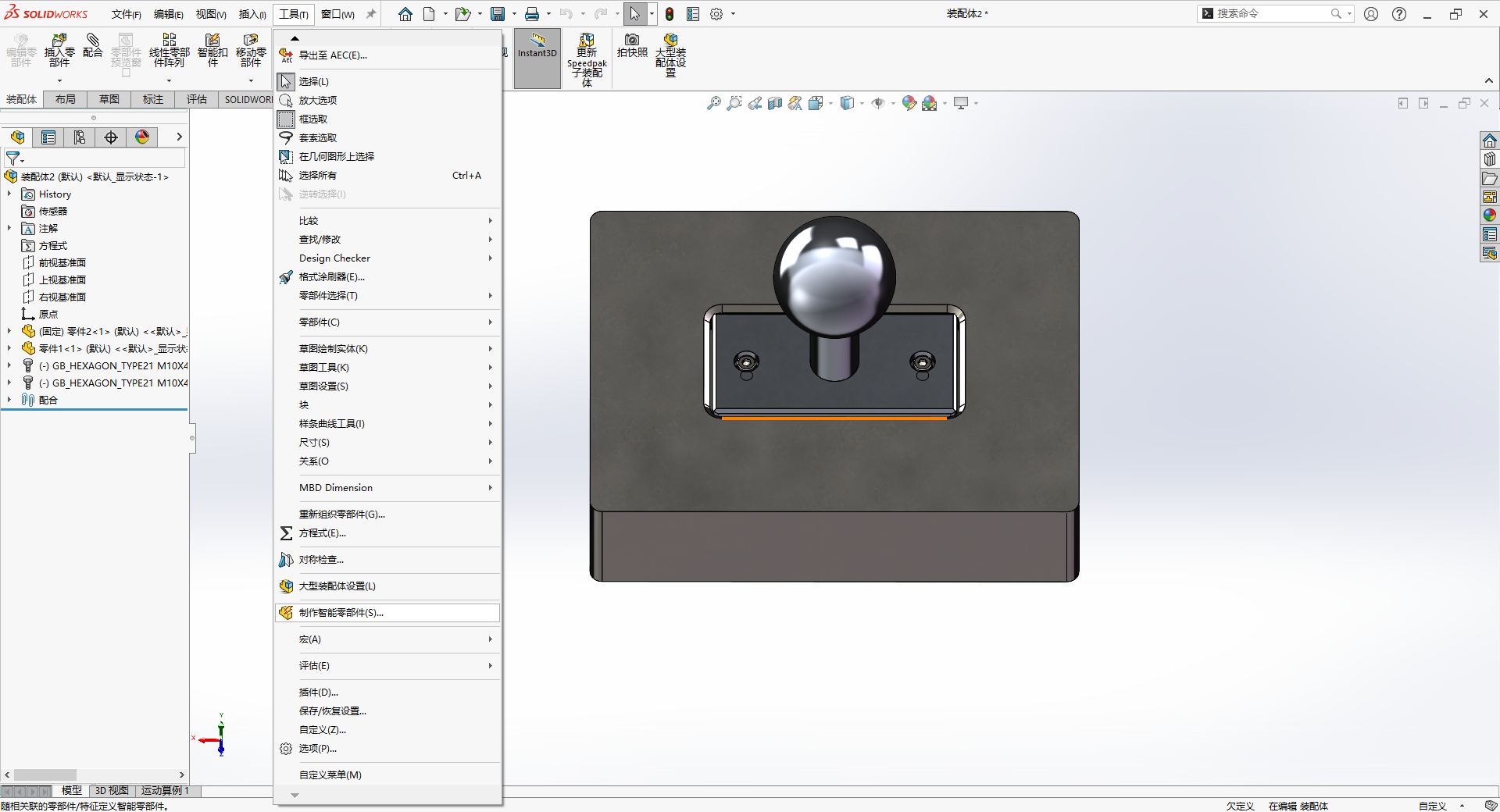

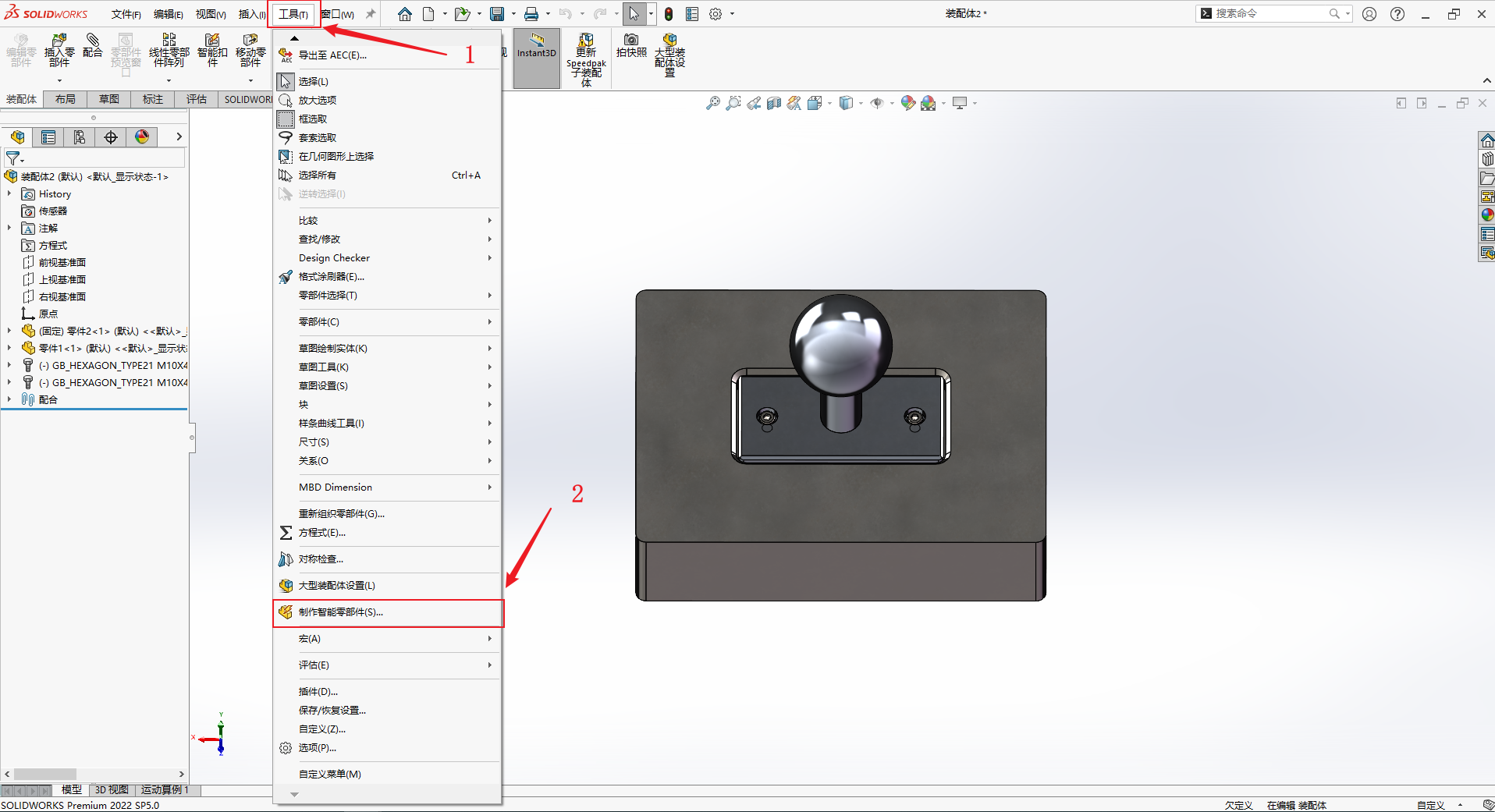

1、打开装配体，调用制作智能零部件命令，【工具】-【制作智能零部件】。

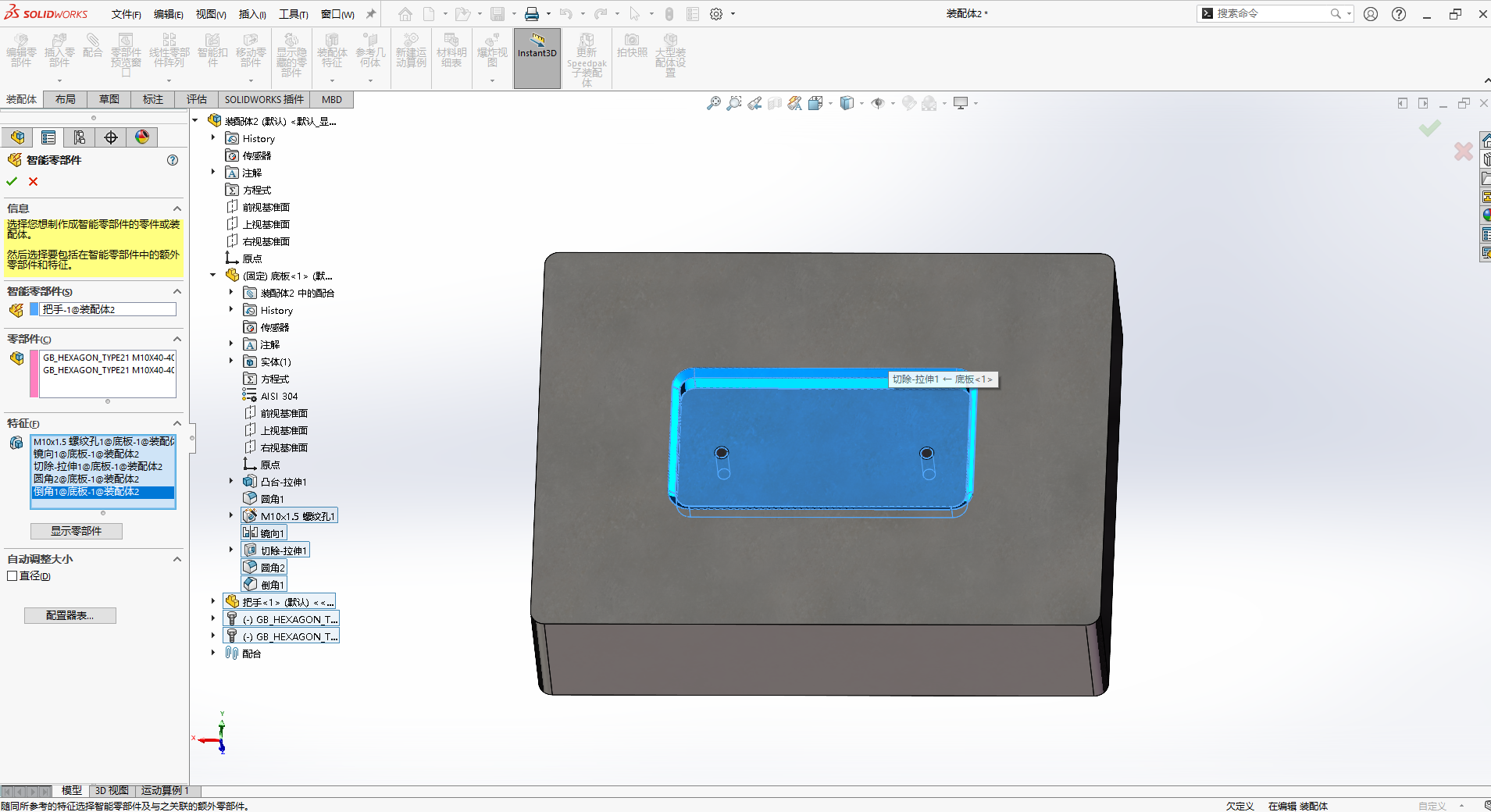

2、在【智能零部件】一栏中选中把手，【零部件】一栏中选中与之相关的零件，【特征】一栏中选中拉伸切除特征，点击确定。

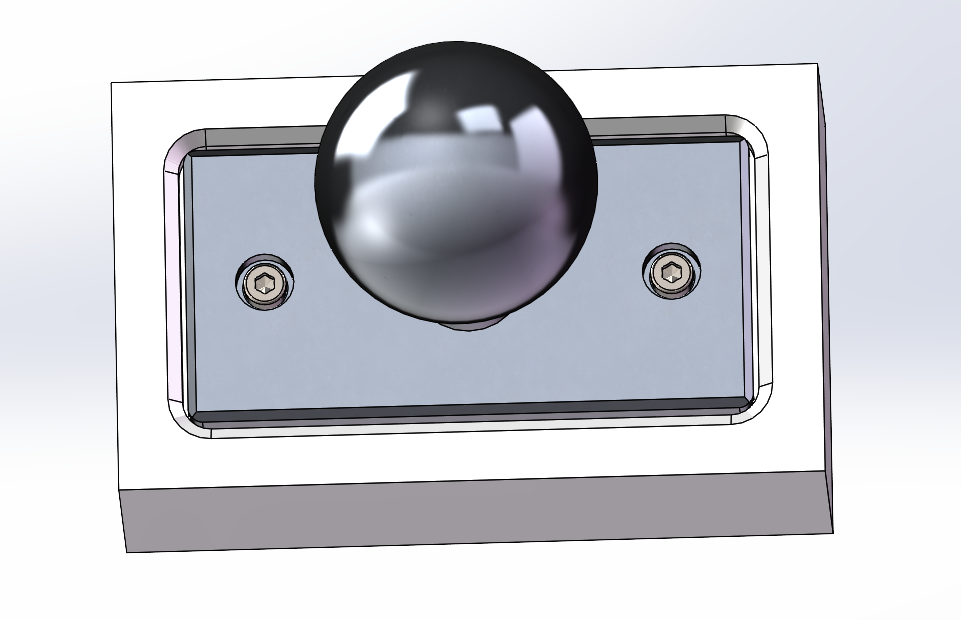

3、智能零部件制作完成（其图标右上角会出现一个闪电图标），保存装配体。此时连接头被制作成智能零部件，在插入装配体时可以将关联的零件与特征一并带入。

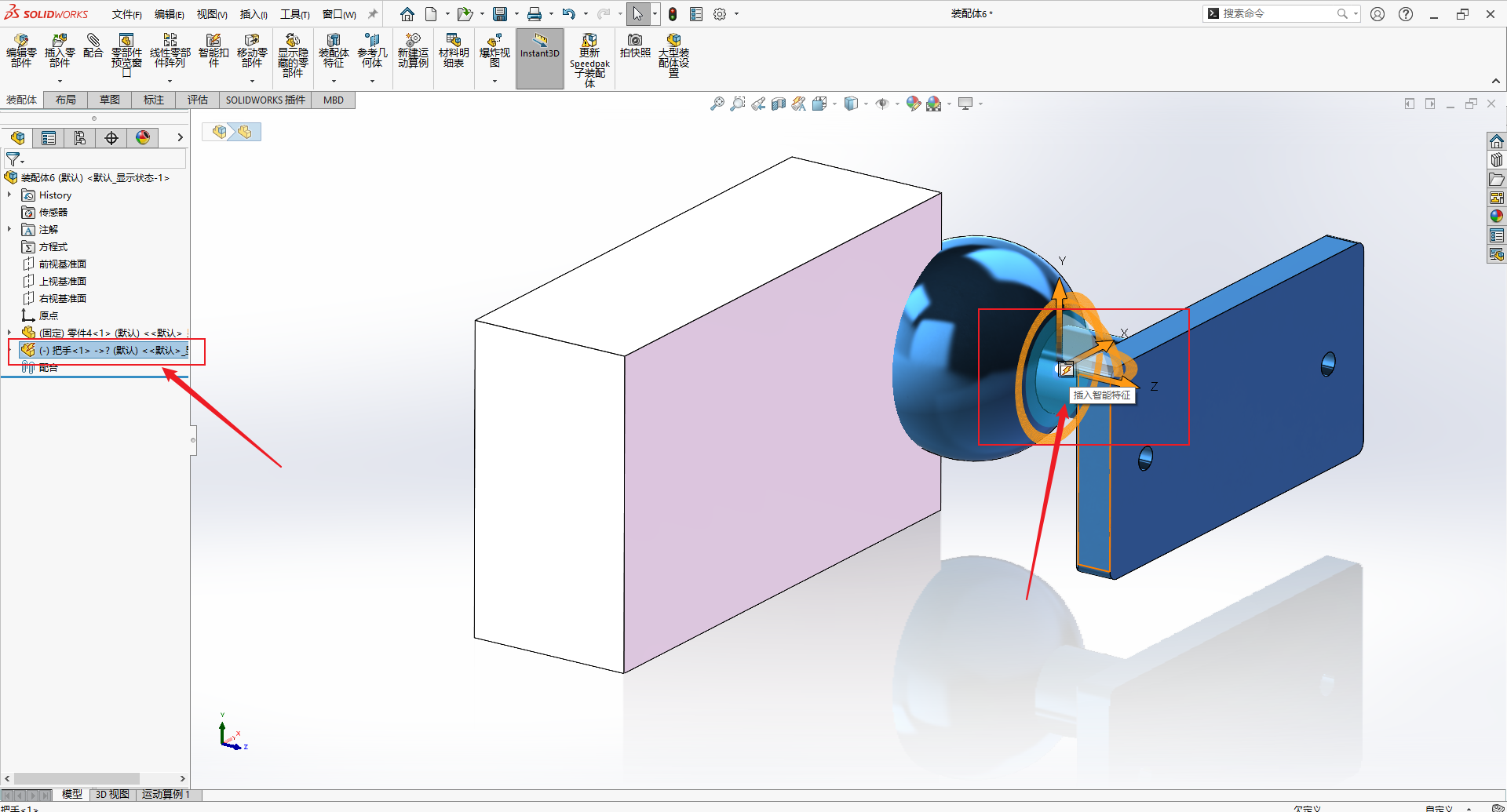

4、新建一个装配体，插入把手零件，在设计树中点击连接头零件，零件上会出现图示中的智能特征标志，点击插入。

5、以此选择参考面，点击确定插入智能特征，完成智能特征插入。

申请SolidWorks正版试用

想要了解正版SOLIDWORKS价格，欢迎咨询重庆慧都科技。

慧都科技有限公司(简称:慧都科技)是法国达索SolidWorks华西区一级授权增值经销商，提供正版SOLIDWORKS报价、销售、专业技术支持，同时基于SolidWorks为广大制造业在产品开发中提供完整的CAD/CAM/CAE/PDM系列一体化解决方案。

扫码关注“慧都智能制造”公众号，获取solidworks更多教程、技巧

添加微信：huidusolidworks，拉你进技术交流群
