DXFReader (产品编号:10215)

一款ActiveX组件,它允许您直接从 AutoCAD绘图文件格式DXF中直接进行查看,处理和绘图等操作

标签:ActiveXCAD

开发商: Kadmos

当前版本: v2.05

产品类型:控件

产品功能:矢量图形处理

平台语言:Activex & COM

开源水平:不提供源码

用户推荐:

用户评分:

本产品的分类与介绍仅供参考,具体以商家网站介绍为准,如有疑问请来电 023-68661681 咨询。

同类软件推荐:

VectorDraw File Converter
VectorDraw File Converter

将常用的图像文件转换为VectorDraw格式标准。

DXFReader
DXFReader

一款ActiveX组件,它允许您直接从 AutoCAD绘图文件格式DXF中直接进行查看,处理和绘图等操作

中文   |   英文
阅读更多

DXFReader是一款ActiveX组件,它允许您直接从 AutoCAD绘图文件格式DXF中直接进行查看,处理和绘图等操作,此格式也被称为绘图交换格式。

需要培训、定制、外包?请联系我们!企业QQ:800018081 慧都专业技术团队帮助您提高效率,节省成本,降低风险!

关于本产品的分类与介绍仅供参考,精准产品资料以官网介绍为准,如需购买请先行测试。

  DXF是一个绘图交换格式(Drawing eXchange Format)的缩写。DXF是一个绘图文件内容的ASCII码副本,它支持从一种CAD系统到另一种程序的文件交换。通过广泛的应用程序支持DXF导入/导出,范围涉及到从CAD产品到文字处理器,桌面发布和插图工具不等。DXF CAD 格式在基于CAD行业的PC机中已成为事实上的标准,这些行业所拥有的许多其他CAD系统也能够读取和写入这种格式。

  使用DXFReader,您也可以检索每一个绘图信息和每个实体,并且很容易地在您的开发环境中直接地执行数据处理和/或分析。

以下部分是DXFReader突出的若干主要特点:
  • 这种完美的控件用于开发工程,测量,CNC和工业相关的软件。

  • DXFReader的特点是熟悉的,直观的,而且对于CAD开发人员来说,特别是易于使用的特性。在大多数情况下,他们不需要写代码。

  • 针对于以下实体的显示和操作,从rel.14到2007(版本v.u.23.1.01)与AutoDesk DXF全兼容,这些实体包括:3DFACE, ARC, ATTDEF, ATTRIB, CIRCLE, DIMENSION, ELLIPSE, IMAGE, INSERT, LINE, LWPOLYLINE, MTEXT, POINT, POLYLINE(包括凸多边形,网状折线和多面体网格), RAY, SPLINE, 具有truetype 字体的TEXTTRACE, XLINE

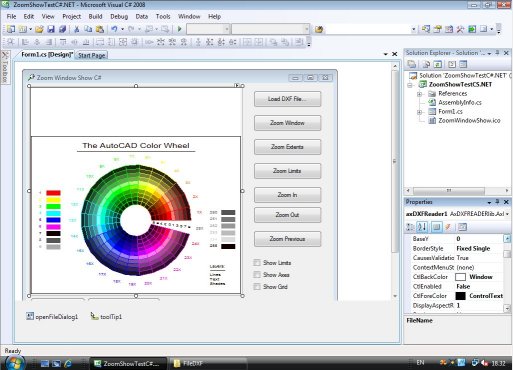

  • 显示功能包括平移, 缩放(扩展,图形界限,缩小,放大,向前,窗口,等)

  • 每个实体和每个表项的完全控制提供一个对象集合用于表示每个绘图元素。这是可能的,很少说明的是,这是为了检索和处理每个绘图信息并添加或移除任何实体项。例如下面的代码将打印出在一个绘图中的每条线的距离:

Dim Entity as DXFReaderEntity

With DXFReader1

 For Each Entity In .Entities

  If Entity.EntityType = "LINE" Then

   Printer.Print Sqr((Entity.X1 - Entity.X0) ^ 2 + (Entity.Y1 - Entity.Y0) ^ 2)

  End If

 Next Entity

End With
  • 块,尺寸规格,属性和颜色的完全控制,都是使用已实施的默认的调色板对话框来设置AutoCAD Color Index值。

  • 完全访问DXF文件的HEADER变量来检索和/或修改如单元格式,属性模式,尺寸参数,扩展,图形界限等信息。

  • 具有不同缩放尺寸大小的光栅背景图像的完全支持,使其能够和矢量绘图一起使用。

  • 使用不同打印模式的全分辨率打印。能够检索和设置缩放尺寸大小,页边距,空白,渲染,旋转,宽高比和选择不同画笔指定。

  • 在不同版本中的完整的DXF文件的保存。它可以使用一个低版本读取一个DXF文件并将其写入。单个DXF块,BMP,和WMF图片的保存。

  • 红线功能用于添加信息到绘图中而无需修改数据库。

  • 一个绘图的一个实体的读取用来合并到其他正在改变旋转角度,缩放大小和变换的绘图中。

  • 网格,轴,图形界限和基点的可视化。

  • 选择引擎。您可以选择一个绘图的实体,只需在该实体上简单地按一下。

  • 全上下文敏感的HtmlHelp

  • 完全兼容于Microsoft Visual Studio.NET 2003/2005/2008, Microsoft Visual Basic 4.0, 5.0 和 6.0版本, Microsoft Office, Microsoft Visual C++, Microsoft Visual J++, Microsoft Visual FoxPro 6.0, Borland Delphi.
