在前文中，我们在轴部分有介绍如何给图表添加单个轴。C1Chart for WPF的图表的X轴和Y轴都可以添加多轴（多X轴，多Y轴）。当你有如下需求的时候，就可以使用多轴：

1. 两个或更多的Data series有混合类型的数据。
2. DataSeries到DataSeies之间有比较大的数据值范围。

本文就在上一章的基础上，介绍如何给C1Chart添加多轴。

多轴

在XAML里，通过ChartView.Axis就可以指定轴，AxisType属性可以指定轴的类型是X轴还是Y轴，Position属性指定轴的方向。比如如下的XAML代码展示了如何添加多Y轴：

<c1chart:C1Chart.View>

<c1chart:ChartView>

<!-- Auxiliary y-axes -->

<c1chart:Axis Name="ay2" AxisType="Y" Position="Far" Min="0" Max="10" />

<c1chart:Axis Name="ay3" AxisType="Y" Position="Far" Min="0" Max="20" />

<c1chart:Axis Name="ay4" AxisType="Y" Position="Far" Min="0" Max="50" />

</c1chart:ChartView>

</c1chart:C1Chart.View>

另外如果想要实现动态的添加，可以通过c1Chart1.View.Axes.Add方法去添加多个Y轴。C#代码参考：

Axis ay = new Axis();

ay.AxisType = AxisType.Y;

ay.Min = tag.ConfigMin;

ay.Max = tag.ConfigMax;

ay.Name = “axiy";

c1Chart1.View.Axes.Add(ay);

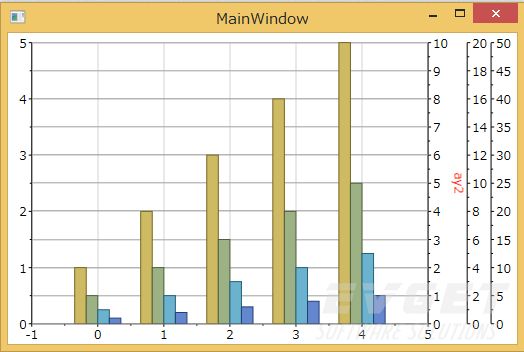

这时您可能会问，那么如何动态绑定多轴呢？由于Axis不是dependency property。它不能动态的设置轴的名称。如果想要Axis属性在view mode绑定到某些属性，我们在下一章来讨论有关轴的动态绑定。效果展示：

示例： C1ChartWPF_MultipleAxis.zip (317.60 kb)

Scaling Multiple Axis

为了scalea轴，必须设置轴的scale和value属性，使用PropertyChanged事件。代码参考如下：

// suppose ay2 is auxiliary y-axis

((INotifyPropertyChanged)chart.View.AxisY).PropertyChanged += (s, e) =>

{

if (e.PropertyName == "Scale")

{

ay2.Scale = chart.View.AxisY.Scale;

}

else if (e.PropertyName == "Value")

{

ay2.Value = chart.View.AxisY.Value;

}

};
