VARCHART XGantt具有非常强的灵活性和适应性。让您能够以甘特图、柱状图的形式来编辑、打印以及图形化来表示您的数据,幵能快速方便的将它们集成到您的应用程序当中,其强大的功能可媲美Microsoft的Project系列产品。VARCHART XGantt可以快速、简单地集成到您的应用程序中,帮劣您识别性能瓶颈、避免延迟以及高效地利用资源,使您的复杂数据变得更加容易理解。本文描述了关于映射的内容,包括配置映射、映射管理、编辑映射等内容。

点击下载VARCHART XGantt免费版

映射用于根据数据设置某些属性,从而避免定义大量的过滤器。

通过使用映射,您可以根据其数据将背景颜色、图案、图案颜色和更多属性分配给图层。

映射由映射列表组成。每个映射都包含一个键和一个值。根据map类型的不同,该值可以是图形文件名、图案等。键是数据字段中的可能条目。在运行时,将键与地址数据字段的实际内容进行比较,如果它们匹配,则将应用地址图形属性的值。

如果有多于两列,则为一个键分配多个值。

示例:在映射中,键“A”被分配给值“绿色”。如果应用了映射并且某个节点字段包含值“A”,则将绿色分配给该节点(例如,作为其图层的背景色)。作为第二个值,可以指定图例文本说“按时完成”。

因此,作为基本原理,将字段值与映射的键进行比较。如果它们匹配,则使用映射值。

通过使用过滤器而不是键,您可以指定更复杂的映射。基本上,首先解释具体的键,只有在不应用具体键的情况下,才解释过滤器。

示例:图层的背景色

在以下示例中,通过使用映射根据节点数据分配背景色。

在“编辑图层”对话框中,单击“背景颜色”字段(20191108111856.png)旁边的按钮。

VARCHART XGantt用户手册:如何设置和编辑映射

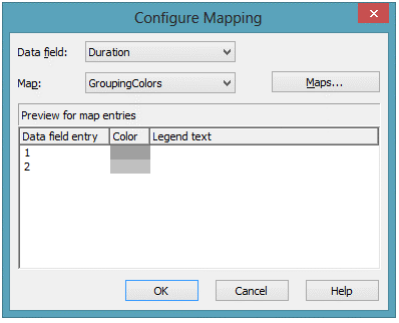

您将进入对话框Configure Mapping

配置映射

通过“配置映射”对话框,您可以将节点的数据字段分配给地图,以便可以将数据字段中的值与地图的键进行比较。因此,所需的属性(在我们的示例中为图层的背景色)是与数据相关的。如果属性不仅仅依赖于一个值,而是依赖于一系列值甚至更复杂的条件,则可以创建一个可以在“编辑映射”对话框中选择的过滤器,而不是单个值。然后,该过滤器将显示在数据字段条目列表中的“配置映射”对话框中。

VARCHART XGantt用户手册:如何设置和编辑映射

要配置映射,请在对话框顶部选择一个节点“数据”字段,其值应与映射的键值进行比较。在下面的字段中,选择适当的地图。(只有那些与在“编辑图层”对话框中选择的属性匹配的映射才可用。因为在我们的示例中,您选择了背景色,所以仅显示“映射颜色”类型的映射)。选择映射后,其内容在对话框的预览中可见。如果没有可供选择的地图,请按照以下章节的说明创建地图。

映射管理

在可以通过单击“映射”按钮或单击“对象”属性页面的“映射”按钮来调用的“管理映射”对话框中,可以通过直接输入相应的数据字段来修改映射的名称和类型。通过单击窗口顶部右侧的相应按钮,您还可以创建、复制、编辑或删除映射。

您可以根据是将颜色、图案、图形文件、字体、长度还是数字分配给数据字段内容,在不同类型的映射之间进行选择。

VARCHART XGantt用户手册:如何设置和编辑映射

编辑映射

要编辑映射,请将其标记在表格中,然后点击表格上方的按钮。将打开“编辑映射”对话框。

VARCHART XGantt用户手册:如何设置和编辑映射

在每个键(=data字段条目)中,表显示其对应的值,在我们的示例中,取决于映射类型,这些值是分配的颜色和图例文本。

通过顶部右侧的按钮,您可以创建、复制或删除键(映射条目)或修改其在表格中的位置。

如果选中了该复选框,则考虑过滤器条目,不仅将数据字段条目列表中的单个值视为键,而且还可以从下拉列表中选择过滤器。因此,您不仅可以将单个值指定为键,还可以指定更复杂的条件。

在映射中,您最多可以创建150个映射条目。如果您需要更多映射条目,请创建一个新映射,例如G。作为正在编辑的副本的副本。

下例显示了一个图层,其中具有映射项=“A”的活动以红色显示,映射项=“B”的活动以粉红色显示,等等。默认背景色为灰色。它用于没有数据字段条目或映射中未定义数据字段条目的活动。

VARCHART XGantt用户手册:如何设置和编辑映射

在运行时调整映射

您甚至可以在运行时使用VcMap方法来修改映射。这样,您可以使用户能够通过自己的代码生成的对话框来修改默认设置。
