Teechart图表应用技术详解—第四章之序列类工具(二)

转帖|使用教程|编辑:况鱼杰|2019-11-08 14:15:47.483|阅读 12 次

概述:本教程转自屈景辉的Teechart应用技术详解——快速图表制作工具一书。本文将会介绍序列工具中的拖点工具和拖拽标签工具。

相关链接:

    Steema公司和慧都科技针对中国市场联合推出中文版TeeChart for .NET图表控件,一共汉化2000个词条(17000个单词),汉化文档35000个单词,包括控件设计时与运行时的界面汉化以及控件使用向导文档的汉化,总汉化90%以上!

    TeeChart for .NET中文版让您在使用和学习上没有任何语言障碍,至少可以节省30%的开发时间。TeeChart for .NET中文版具有易上手,使用方便,稳定性好,性价比高,价格优惠等优势,并且针对Web应用提供无限制服务器分发授权方式,非常有利于产品集成。

点击下载TeeChart for .NET最新试用版


拖点工具( TDragPointTool)

    拖点工具TDragPointTool实际上是为用户提供了一个动态的、直观的修改图表数据的手段。所谓动态是指程序运行中可直接在图表上修改,而直观是指不用输入具体数据,只需要把指定点用鼠标拖到希望的位置即可。

  • 拖点风格( Style)。这个Style是指拖动X轴上的点还是Y轴上的点,或者是X和Y轴上的点一起拖动。这个Style是用一个类定义的:

TDragPointStyle=(dsX, dsY, dsBoth);

    所以,将ComboBox1的items设为dsX、dsY、dsBoth,并在 OnChange事件中加入下列代码,就可以根据用户选择拖拽指定的点:

case ComboBox1. ItemIndex of
0: ChartTool2. DragStyle :=dsX;
1: ChartToo12. DragStyle:= dsY;
2: ChartToo12. DragStyle:= dsBoth;
end;
  • 显示数值点( Pointer)。为便于拖拽,设定序列的 Pointer属性为true,使数值点直观显示:

Series1. Pointer. Visible := CheckBox12 Checked;

    CheckBox12是设定拖动工具是否被激活的。

  • 序列( Series)。拖动点是指具体的某一个序列,所以拖动前需要指定拖动的序列或在工具激活时设定序列名称,如:

ChartTool2. Series : =Series1;     // Chart1拖点工具对应的序列1
ChartTool4. Series : =Series3;     // Chart2拖点工具对应的序列3

两图表同步拖点。如果希望在拖图表Chart2的序列时,Chart1中对应序列的值也能够同步移动,只需要在拖点工具的OnGragPoint事件中加入下列代码:

procedure TForm1. ChartTool4DragPoint(Sender: TDragPointTool; Index: Integer);
begin
    Series1. YValue[Index]: =Series3 .YVAlue [Index];
end;

    如果希望相互拖动同步,可在Chart1的拖点工具的OnGragPoint事件中加入代码:

Series3.YValue[ Index] := Series1. YValue[Index];
  • 演示程序中还使用ChartGrid1组件显示序列的数据,可以知道,随着鼠标的拖动,栅格中的数据也在发生变化。如果拖动X或者X与Y一起拖动,这时栅格中出现了一个X对应两个Y值的情况。

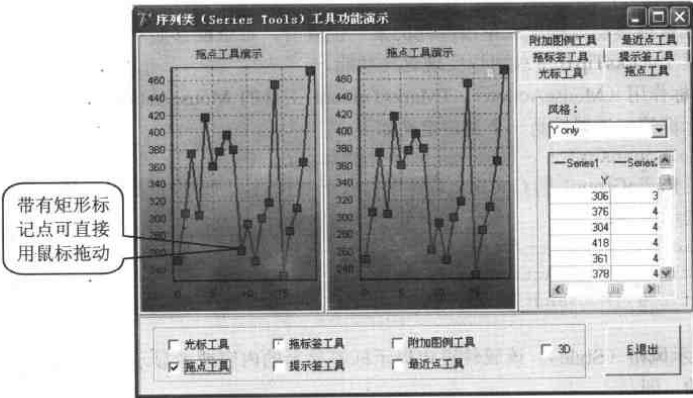

  • 工具使用效果。拖点工具TDragPointTool运行阶段的效果如下图所示。

拖点工具功能演示效果

拖拽标签工具(TDragMarksTool)

    拖拽标签工具TDragMarksTool提供了随意拖动图表标签的功能,当工具被激活后,只要序列的标签显示,就可用鼠标拖到希望的位置;如果标签没有显示,那是拖不动的,这时,设定序列的Marks特性为ture就可以了,如:

Series1.Marks.Visible:= CheckBox3.Checked;// CheckBox3为是否显示 Marks检查框

    拖拽标签工具TDragMarksTool的使用效果如下图所示。

拖标签工具功能效果
