Spire.PDF教程:如何添加图片并自定义绘制基本图形

翻译|使用教程|编辑:李显亮|2019-07-17 09:50:05.353|阅读 727 次

概述:Spire.PDF是一个专业的PDF组件,能够独立地创建、编写、编辑、操作和阅读PDF文件,支持 .NET、Java、WPF和Silverlight。图形和图片是PDF文档的重要组成部分。本文将介绍如何添加替换图片,以及在PDF文档中直接绘制线段、矩形、椭圆、扇形、多边形等基本图形。

# 您正在找协同办公软件吗?点击这里站长给您推荐 #

相关链接:

更多资源查看:Spire.XLS工作表教程 | Spire.Doc系列教程 | Spire.PDF系列教程

下载Spire.PDF最新试用版

Spire.PDF是一个专业的PDF组件,能够独立地创建、编写、编辑、操作和阅读PDF文件,支持 .NET、Java、WPF和Silverlight。Spire.PDF的PDF API拥有丰富的功能,如安全设置(包括数字签名)、PDF文本/附件/图片提取、PDF文件合并/拆分、元数据更新、章节和段落优化、图形/图像描绘和插入、表格创建和处理、数据导入等等。

图形和图片是PDF文档的重要组成部分。本文将介绍如何添加替换图片,以及在PDF文档中直接绘制线段、矩形、椭圆、扇形、多边形等基本图形。


C# PDF 图片添加、删除和替换

Spire.PDF支持丰富的图片操作功能,例如添加,更改大小,图片压缩,提取,替换等等。接下来将介绍最基本的添加、删除和替换功能。

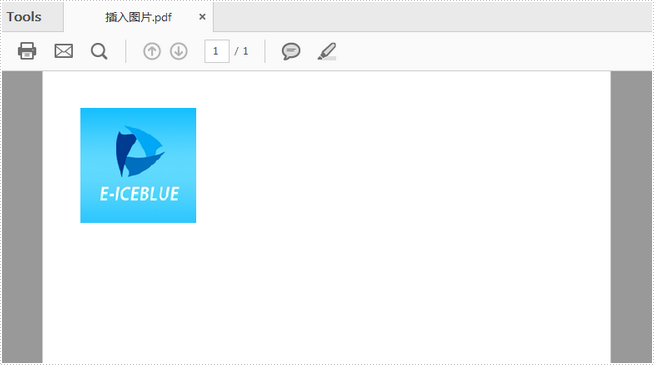

插入图片

//新建PDF文档,添加一页
PdfDocument doc = new PdfDocument();
PdfPageBase page = doc.Pages.Add();

//加载图片到Image对象
Image image = Image.FromFile(@"C:\logo.png");

//调整图片大小
int width = image.Width;
int height = image.Height;
float scale = 0.8f;  //缩放比例
Size size = new Size((int)(width * scale), (int)(height * scale));
Bitmap scaledImage = new Bitmap(image, size);

//加载缩放后的图片到PdfImage对象
PdfImage pdfImage = PdfImage.FromImage(scaledImage);

//设置图片位置
float x = 0f;
float y = 50f;

//在指定位置绘入图片
page.Canvas.DrawImage(pdfImage, x, y);

//保存文档
doc.SaveToFile("插入图片.pdf");

Spire.PDF教程:如何添加图片并自定义绘制基本图形

设置透明度

//新建PDF文档,添加一页
PdfDocument doc = new PdfDocument();
PdfPageBase page = doc.Pages.Add();

//加载两张图片到两个PdfImage对象
PdfImage image1 = PdfImage.FromFile(@"C:\logo-1.png");
PdfImage image2 = PdfImage.FromFile(@"C:\logo-2.png");

//设置图片1的位置
float x = 0f;
float y = 50f;

//绘入图片1
page.Canvas.DrawImage(image1, x, y);

//保存当前图像(graphics)的状态
page.Canvas.Save();

//设置图像的透明度
page.Canvas.SetTransparency(0.5f);

//在新的位置绘入图片2
page.Canvas.DrawImage(image2, x + 50, y + 50);

//保存图像最后的状态
page.Canvas.Restore();

//保存文档
doc.SaveToFile("设置透明度.pdf");

Spire.PDF教程:如何添加图片并自定义绘制基本图形

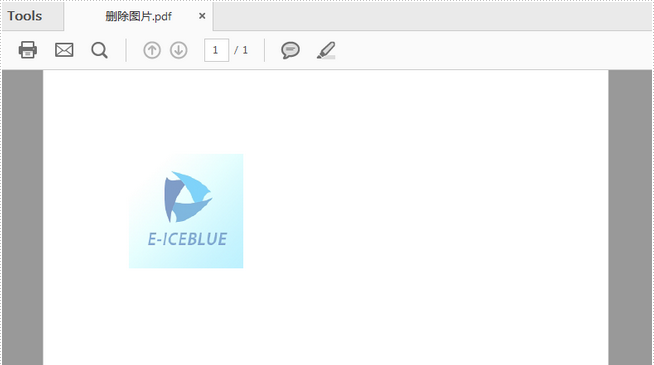

删除图片

//初始化PdfDocument实例
PdfDocument doc = new PdfDocument();

//加载现有文档
doc.LoadFromFile(@"设置透明度.pdf");

//获取第一页
PdfPageBase page = doc.Pages[0];

//删除第一张图片
page.DeleteImage(0);

//保存文档
doc.SaveToFile("删除图片.pdf");

Spire.PDF教程:如何添加图片并自定义绘制基本图形

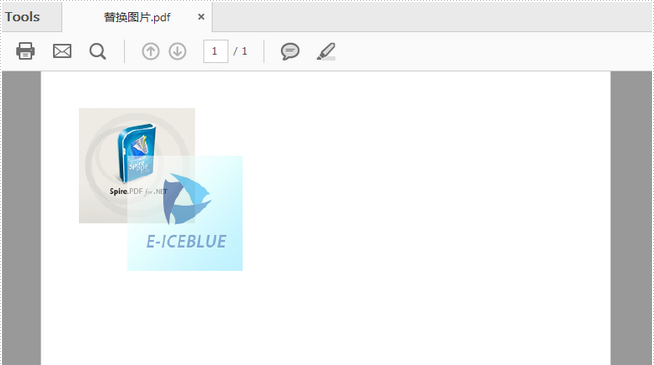

替换图片

//初始化PdfDocument实例
PdfDocument doc = new PdfDocument();

//加载现有文档
doc.LoadFromFile(@"设置透明度.pdf");

//获取第一页
PdfPageBase page = doc.Pages[0];

//加载一张用于替换的图片
PdfImage image = PdfImage.FromFile(@"C:\spirepdf.png");

//替换第一张图片
page.ReplaceImage(0, image);

//保存文档
doc.SaveToFile("替换图片.pdf");

Spire.PDF教程:如何添加图片并自定义绘制基本图形


使用 C# 在 PDF 中绘制图形

Spire.PDF支持在PDF文档中直接绘制线段、矩形、椭圆、扇形、多边形等基本图形,根据已有的方法程序员可以创建自定义函数绘制特殊图形。除此以外,Spire.PDF还支持为同一色彩创建不同的透明度,让图形的着色更有层次感。

直接绘制基本图形

//新建一个PDF文档
PdfDocument doc = new PdfDocument();
PdfPageBase page = doc.Pages.Add();

//设置画笔和画刷
PdfPen pen = new PdfPen(PdfBrushes.Black, 1f);
PdfBrush brush = PdfBrushes.Red;

//绘入矩形
page.Canvas.DrawRectangle(pen, brush, new Rectangle(new Point(50, 50), new Size(60, 60)));

//绘入椭圆(此处为圆形)
page.Canvas.DrawEllipse(pen, brush, 210, 50, 60, 60);

//绘入线段
page.Canvas.DrawLine(pen, new PointF(50, 115), new PointF(270, 115));

//绘入多边形(此处为三角形)
PointF p1 = new PointF(130, 172);
PointF p2 = new PointF(160, 120);
PointF p3 = new PointF(190, 172);
PointF[] points = new PointF[] {p1,p2,p3 };
page.Canvas.DrawPolygon(pen, points);

//保存文档
doc.SaveToFile("基本图形.pdf");

Spire.PDF教程:如何添加图片并自定义绘制基本图形

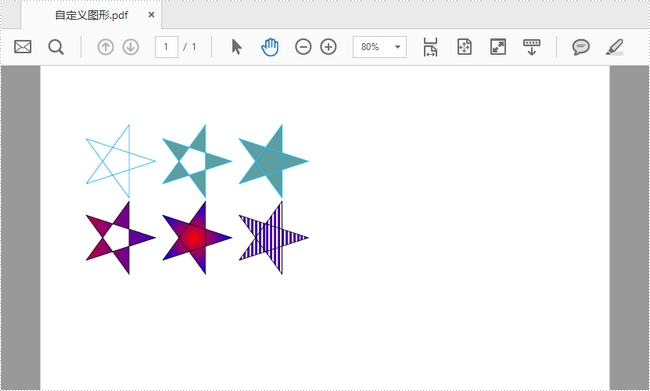

绘制自定义图形

static void Main(string[] args)
{
    //新建一个PDF文档
    PdfDocument doc = new PdfDocument();
    PdfPageBase page = doc.Pages.Add();

    //调用DrawStar方法绘入五角星
    DrawStar(page);

    //保存文档
    doc.SaveToFile("自定义图形.pdf");
}

//自定义DrawStar方法画几个不同样式的五角星
private static void DrawStar(PdfPageBase page)
{
    //设置五角星的5个顶点坐标
    PointF[] points = new PointF[5];
    for (int i = 0; i < points.Length; i++)
    {
        float x = (float)Math.Cos(i * 2 * Math.PI / 5);
        float y = (float)Math.Sin(i * 2 * Math.PI / 5);
        points[i] = new PointF(x, y);
    }

    //创建PdfPath类,在顶点之间添加线段组成五角星
    PdfPath path = new PdfPath();
    path.AddLine(points[2], points[0]);
    path.AddLine(points[0], points[3]);
    path.AddLine(points[3], points[1]);
    path.AddLine(points[1], points[4]);
    path.AddLine(points[4], points[2]);

    //保存画布状态
    PdfGraphicsState state = page.Canvas.Save();

    //设置画笔和画刷
    PdfPen pen = new PdfPen(Color.DeepSkyBlue, 0.02f);
    PdfBrush brush1 = new PdfSolidBrush(Color.CadetBlue);

    //将坐标放大40倍
    page.Canvas.ScaleTransform(40f, 40f);

    //平移坐标
    page.Canvas.TranslateTransform(1f, 1.5f);

    //绘入五角星
    page.Canvas.DrawPath(pen, path);

    //平移坐标并在新的位置绘入五角星
    page.Canvas.TranslateTransform(2f, 0f);
    path.FillMode = PdfFillMode.Alternate;
    page.Canvas.DrawPath(pen, brush1, path);

    //平移坐标并在新的位置绘入五角星
    page.Canvas.TranslateTransform(2f, 0f);
    path.FillMode = PdfFillMode.Winding;
    page.Canvas.DrawPath(pen, brush1, path);

    //平移坐标并在新的位置绘入五角星
    PdfLinearGradientBrush brush2
        = new PdfLinearGradientBrush(new PointF(-2, 0), new PointF(2, 0), Color.Red, Color.Blue);
    page.Canvas.TranslateTransform(-4f, 2f);
    path.FillMode = PdfFillMode.Alternate;
    page.Canvas.DrawPath(pen, brush2, path);

    //平移坐标并在新的位置绘入五角星
    PdfRadialGradientBrush brush3
        = new PdfRadialGradientBrush(new PointF(0f, 0f), 0f, new PointF(0f, 0f), 1f, Color.Red, Color.Blue);
    page.Canvas.TranslateTransform(2f, 0f);
    path.FillMode = PdfFillMode.Winding;
    page.Canvas.DrawPath(pen, brush3, path);

    //平移坐标并在新的位置绘入五角星
    PdfTilingBrush brush4 = new PdfTilingBrush(new RectangleF(0, 0, 4f, 4f));
    brush4.Graphics.DrawRectangle(brush2, 0, 0, 4f, 4f);
    page.Canvas.TranslateTransform(2f, 0f);
    path.FillMode = PdfFillMode.Winding;
    page.Canvas.DrawPath(pen, brush4, path);

    //再次保存画布状态
    page.Canvas.Restore(state);

Spire.PDF教程:如何添加图片并自定义绘制基本图形

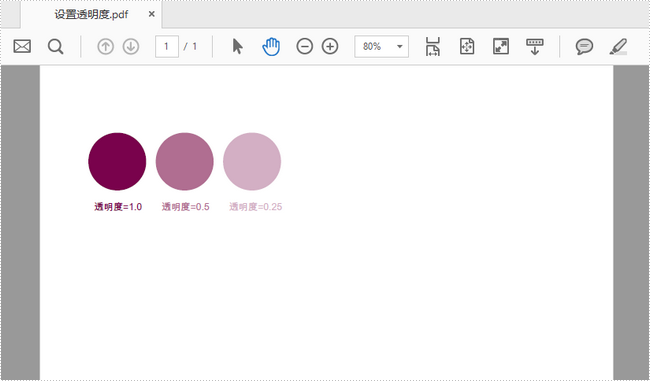

创建不同透明度的颜色

//新建一个PDF文档
PdfDocument doc = new PdfDocument();
PdfPageBase page = doc.Pages.Add();

//初始化一个PdfSeparationColorSpace的对象,用于创建基本色
PdfSeparationColorSpace cs = new PdfSeparationColorSpace("MySpotColor", Color.Purple);

//将基本色透明度设置为1
PdfSeparationColor color = new PdfSeparationColor(cs, 1f);

//根据颜色创建画刷
PdfSolidBrush brush = new PdfSolidBrush(color);

//绘入图形及文字并着色
page.Canvas.DrawPie(brush, 10, 30, 60, 60, 360, 360);
page.Canvas.DrawString("透明度=1.0", new PdfTrueTypeFont(new Font("Arial Unicode MS", 10f), true), brush, new PointF(16, 100));

//将基本色透明度设置为0.5,并绘入图片及文字
color = new PdfSeparationColor(cs, 0.5f);
brush = new PdfSolidBrush(color);
page.Canvas.DrawPie(brush, 80, 30, 60, 60, 360, 360);
page.Canvas.DrawString("透明度=0.5", new PdfTrueTypeFont(new Font("Arial Unicode MS", 10f),true), brush, new PointF(86, 100));

//将基本色透明度设置为0.25,并绘入图片及文字
color = new PdfSeparationColor(cs, 0.25f);
brush = new PdfSolidBrush(color);
page.Canvas.DrawPie(brush, 150, 30, 60, 60, 360, 360);
page.Canvas.DrawString("透明度=0.25", new PdfTrueTypeFont(new Font("Arial Unicode MS", 10f),true), brush, new PointF(156, 100));

//保存文档
doc.SaveToFile("设置透明度.pdf");

Spire.PDF教程:如何添加图片并自定义绘制基本图形
