用SOLIDWORKS“动态间隙”功能检测零部件的间隙| 操作视频

时长:4分18秒   |   点击:26

三维设计 SOLIDWORKS 3D CAD    版本:v2021  |   功能:三维矢量图处理  |   开发商:SolidWorks   |   语言:JAVA 跳转到产品详情

简介:

工程师在设计时需要考虑零部件运动过程中的间隙是否合理,否则很容易出现因间隙不合理造成的质量问题,SOLIDWORKS提供了“动态间隙”功能可以检测零部件运动过程中的间隙数据,从而判断是否合理。

动态间隙是指在移动或旋转零部件时动态检查零部件之间的间隙。当移动或旋转零部件时,会出现一个尺寸指示所选零部件之间的最小距离。此外还可阻止两个零部件在相互间指定距离内移动或旋转。

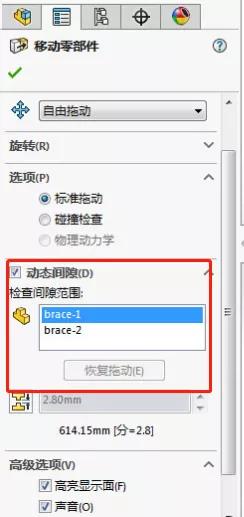

动态间隙在移动或旋转零部件命令内启用,勾选“动态间隙”即可启用,如下图。

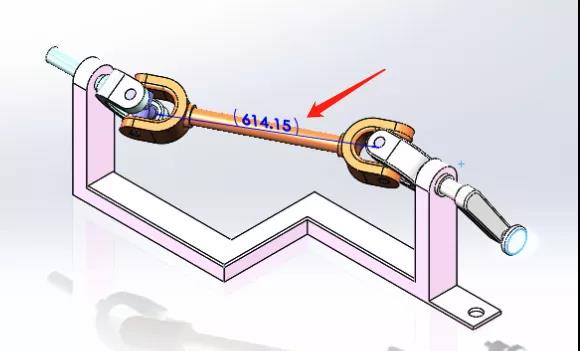

之后选择需要检测的零部件,然后点击“恢复拖动”,在模型和属性标签上会出现该所选零部件之间的最小距离,并且随拖动零部件尺寸动态地更新。
