UML配置文件

UML概要文件提供了用于在特定领域中构建UML模型的通用扩展机制。它们基于应用于元素,属性,方法,链接,链接端点等的其他构造型和标记值。概要文件是这些扩展的集合,这些扩展一起描述了一些特定的建模问题并促进了该领域中的建模构造。例如,David Carlson在“使用UML为XML应用程序建模”一书第310页中定义的XML的UML概要文件描述了对基本UML模型元素的一组扩展,以实现对XSD Schema的精确建模。

Enterprise Architect具有通用的UML配置文件机制,用于加载和使用不同的配置文件。用于Enterprise Architect的UML概要文件在XML文件中以特定格式指定-请参见以下示例。这些XML文件可以在项目浏览器的“资源”页面中导入到EA中。导入后,您可以将Profile元素拖放到当前图上。EA将在新元素上附加构造型,标记值和默认值,注释,甚至是图元文件(如果已指定)。您还可以将属性和操作拖放到现有类上,并立即将它们添加到指定的构造型,值等中。

为了帮助您入门,下面提供了一些配置文件,供您下载和导入EA。随着时间的推移,我们将扩展个人档案的范围,每个个人档案的内容以及每个个人档案中可能的自定义程度。请记住,您始终可以创建自己的配置文件来描述开发环境特有的建模方案。下面还将提供有关使用“个人档案”的更多详细信息。

在Enterprise Architect中使用UML配置文件

导入UML配置文件

UML软件开发与建模工具Enterprise Architect教程:UML配置文件

要导入配置文件,您将需要一个合适的配置文件XML文件(如上面提供的示例中所示)。如果概要文件包含对任何图元文件的引用,则它们应与XML概要文件位于同一目录中。

要导入配置文件,请按照以下步骤操作:

1、右键单击“资源”视图中的“ UML配置文件”树节点,然后从上下文菜单中选择“ 导入配置文件 ”-如右图所示。

2、“导入UML配置文件”对话框将打开。

3、使用浏览按钮找到要导入的XML配置文件

4、为配置文件中定义的所有构造型设置所需的导入选项-您可以选择导入:

  • 元素大小是/否-选中此项以导入元素大小属性。

  • 颜色和外观是/否-选中此选项可导入颜色(背景,边框和字体)和外观(边框厚度)属性。

  • 备用图像是/否-选中此选项以导入图元文件图像。
  • 代码模板是/否-选中此项以导入代码模板(如果存在)。

  • 覆盖现有模板是/否-选中此选项以覆盖当前项目中定义的所有现有代码模板。

5、按导入。

导入UML配置文件

使用轮廓元素

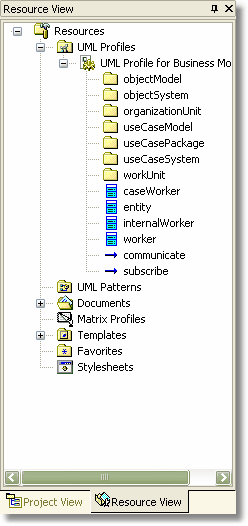

右侧显示的图像详细说明了UML业务配置文件的配置文件分支和可用的原型UML元素

您可以通过以下方式使用配置文件元素:

  • 可以将类和接口之类的元素直接从资源窗口拖动到当前图

  • 可以将属性拖到主机元素(例如,类)上-它们将自动添加到元素要素列表中

  • 操作就像属性-在主机元素上拖动以添加操作

  • 通过在浏览器中选择链接,例如关联,通用性,依赖性,然后单击图中的开始对象并拖动到结束对象(与添加普通链接的方式相同。该链接将添加新的构造型)和标记的值信息。

  • 可以通过将链接结束元素拖动到图中的“关联”末端上来添加“关联末端”。

UML软件开发与建模工具Enterprise Architect教程:UML配置文件

删除个人资料

要删除配置文件,请右键单击该配置文件以删除并选择“删除配置文件”上下文菜单选项。注意,这不会对已经使用此配置文件定义的元素产生不利影响。如果正在使用通过概要文件导入的构造型,则删除概要文件时不会将其从模型中删除。

重新载入个人资料

要重新加载配置文件,您首先如上所述删除配置文件,然后再次导入。EA的未来版本将包含刷新配置文件的功能。

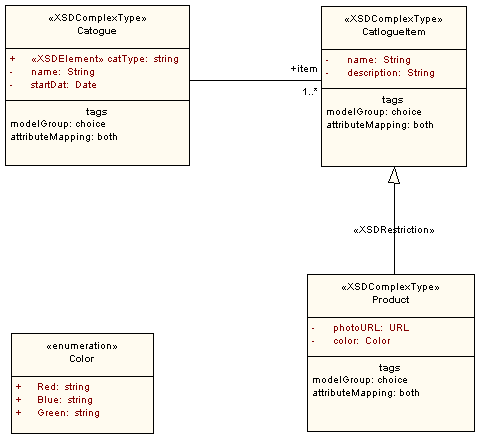

使用Profile元素构建的示例图说明了构造型和标记值的显示:

UML软件开发与建模工具Enterprise Architect教程:UML配置文件

=====================================================
