部署图

部署图对系统的运行时体系结构进行建模。它显示了硬件元素(节点)的配置,并显示了软件元素和工件如何映射到那些节点上。

节点

节点是硬件或软件元素。它显示为三维箱形,如下所示。

UML软件开发与建模工具Enterprise Architect教程 :UML 2教程 - 部署图

节点实例

节点实例可以显示在图中。实例可以与节点区分开,因为实例的名称带有下划线并在其基础节点类型之前带有冒号。实例在冒号之前可能有也可能没有名称。下图显示了计算机的命名实例。

UML软件开发与建模工具Enterprise Architect教程 :UML 2教程-部署图

节点刻板印象

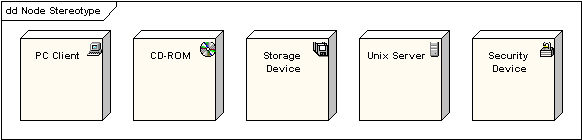

为节点提供了许多标准构造型,即“ cdrom”,“ cd-rom”,“计算机”,“磁盘阵列”,“ pc”,“ pc客户端”,“ pc服务器”,“安全”,“服务器” ,“存储”,“ unix服务器”,“用户PC”。这些将在节点符号的右上角显示一个适当的图标。

UML软件开发与建模工具Enterprise Architect教程 :UML 2教程-部署图

工件

工件是软件开发过程的产物。这可能包括过程模型(例如用例模型,设计模型等),源文件,可执行文件,设计文档,测试报告,原型,用户手册等。

工件由显示工件名称,«artifact»关键字和文档图标的矩形表示,如下所示。

UML软件开发与建模工具Enterprise Architect教程 :UML 2教程-部署图

协会

在部署图的上下文中,关联表示节点之间的通信路径。下图显示了网络的部署图,将网络协议描述为构造型,并在关联端使用了多重性。

UML软件开发与建模工具Enterprise Architect教程 :UML 2教程-部署图

节点作为容器

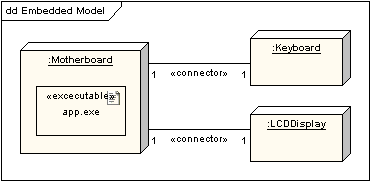

节点可以包含其他元素,例如组件或工件。下图显示了嵌入式系统一部分的部署图,其中描述了一个由主板节点包含的可执行工件。

UML软件开发与建模工具Enterprise Architect教程 :UML 2教程-部署图

=====================================================
