物理或部署模型提供了组件在整个系统基础架构中的部署方式的详细模型。它详细介绍了网络功能,服务器规格,硬件要求以及与部署建议系统相关的其他信息。

部署视图

UML软件开发与建模工具Enterprise Architect教程 :物理模型

物理模型

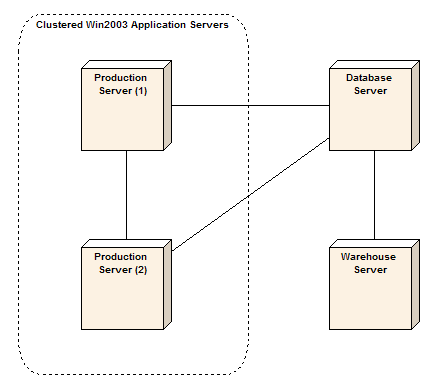

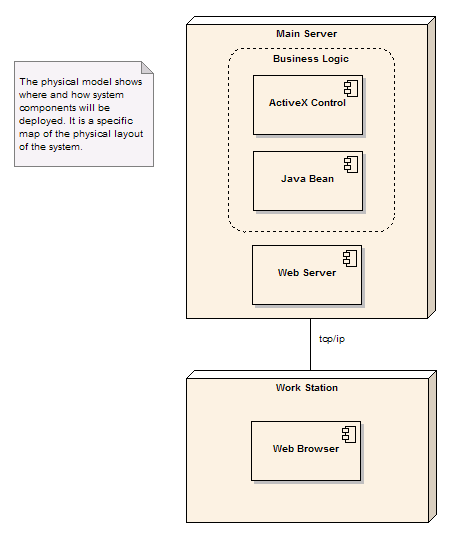

物理模型显示了系统组件的部署位置和方式。它是系统物理布局的特定映射。部署图说明了系统在生产(或测试)环境中的物理部署。它显示了组件的位置,服务器,机器或硬件。它可以说明网络链接,LAN带宽等。

节点用于描述用于将组件部署到生产环境中的任何服务器,工作站或其他主机硬件。您还可以指定节点之间的链接,并为它们分配构造型(例如TCP / IP)和要求。节点还可能具有性能特征,最低硬件标准,操作系统级别等。
