在本文中，我们将创建一个带有 2D 和 3D 频谱图的 JS 仪表板。创建这个项目的目的是解释如何创建一个振动分析应用程序，该应用程序将使用LightningCharts JS通过其lcjs 库为我们提供的 2D 和 3D 频谱图检查声波。

LightningCharts JS官方正版下载

振动分析对于检测工业设备中的错误和/或故障非常重要（仅举一个例子）。

可以通过聆听它们产生的声音强度来检测安全阀、空气冷却器和压缩元件的故障。

使用我们接下来要构建的图表，我们将看到一个与类似案例对应的音频文件。

主要从以下几部分来介绍：

• 启动项目
• 对仪表板、调色板和频道列表进行编码
• 创建 2D 和 3D 频谱图
• 配置无限传输
• 振动分析频谱图前言
• 下载项目 (.zip)
• 经常问的问题

启动项目

使用 Visual Studio 代码：

1. 创建文件 [dashboard.ts]
2. 添加文件 [audio2ch.json]

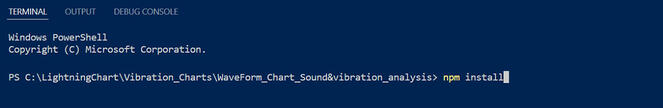

3. 打开一个新终端并执行命令 [npm install]



完成上述操作后，将安装我们编译项目所需的库。

在这些库中，将有一个 @arction/lcjs 库，其中包含有助于我们构建图表的类。

对仪表板、调色板和频道列表进行编码。

将从我们的 [dashboard.ts] 文件开始。

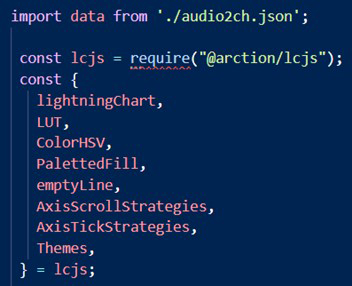

1. 导入 JSON 文件，该文件将包含两字节数组。一个是通道 1，另一个是通道 2。现在，在常量中添加必要的类，以便能够更轻松地使用它们。



2. 创建以下常量：



• [historyMS] = 将影响分析声波的速度（毫秒）（值越低，速度越高）。
• [sampleRateHZ] = 每秒采样数。
• [sampleIntervalMS] = 影响音频波形在图表上显示的每秒帧数。

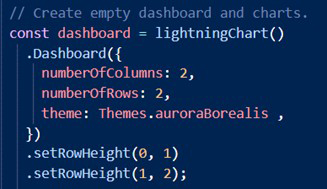

3. 创建将显示用于振动分析的频谱图的仪表板：



我们的仪表板将有两列和两行。现在分配您喜欢的主题和行的高度。

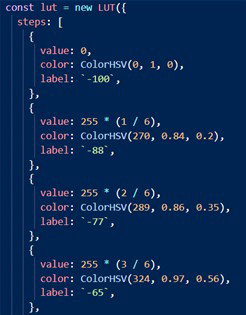

4. 为音频波形创建调色板：



LUTSteps集合指定颜色及其对应的值，以描述渐变中过渡点的位置和颜色。每个都表示为一个偶数对象{值：数字，颜色：颜色}。

5. 创建频道列表
   在我们的JSON文件中，我们有两个数组字节，每个字节对应一个频道，因此，我们将创建两个列表及其属性。



• 名称：频道名称。此属性可用作图表的标题。
• data： 分配我们要分配给每个通道的字节数组。
• columnIndex： 指定仪表板中的列，我们的图表将放置在其中。
