UML工具Visual Paradigm用户指南第6章:如何绘制轮廓图

翻译|使用教程|编辑:吴园园|2019-12-11 09:47:22.727|阅读 55 次

概述:轮廓图使您可以创建特定于域和平台的构造型,并定义它们之间的关系。您可以通过绘制构造型形状来创建构造型,并通过以资源为中心的界面将它们与合成或概括相关联。您还可以定义和形象化构造型的标记值。

# 您正在找协同办公软件吗?点击这里站长给您推荐 #

相关链接:

Visual Paradigm是包含设计共享、线框图和数据库设计新特性的企业项目设计工具。现在你只需要这样单独的一款模型软件Visual Paradigm就可以完成用UML设计软件,用BPMN去执行业务流程分析,用ERD企业设计数据库的任务。

点击下载Visual Paradigm最新试用版

创建轮廓图

要创建轮廓图:

1、从工具栏中选择“  建模”>“轮廓”>“新轮廓 ”

2、命名图表,然后按  Enter 确认。

UML工具Visual Paradigm用户指南第6章:如何绘制轮廓图

绘制原型

要在轮廓图中绘制原型:

1、在图表工具栏中选择“  构造型” 。

在图表工具栏中选择构造型

2、单击该图以创建构造型。

3、在“  选择  原型的基本类型”窗口中,从模型类型树中选择原型的基本类型。基本类型是构造型将扩展的模型元素的类型。

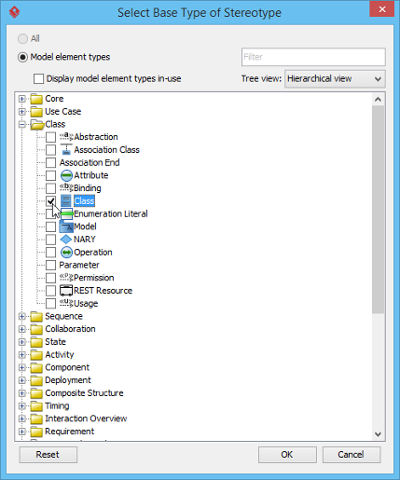

选择基本类型

注意:您可以选中“  显示使用中的模型元素类型”  以仅列出项目中使用的模型元素的类型。文本框“  过滤器” 使您可以基于类型名称过滤模型元素类型。(例如,输入课程以仅列出课程)

4、单击确定。命名构造型,然后按Enter确认创建。

定义原型的标记值

构造型可以具有属性,可以将其称为标签定义。当将原型应用到模型元素时,属性的值可以称为标记值。

您可以为构造型定义标记的值。这样,当您将具有定义的标记值的原型应用到模型元素时,可以填写模型元素的值。

1、右键单击构造型形状,然后 从弹出菜单中选择“  打开规范”。

2、在“  构造型规范”  窗口中,打开“  标记值定义”  选项卡。

3、点击添加。选择要定义的标记值的类型。标记值的类型限制了用户可以为标记输入的内容的类型。

添加标签

标签类型描述
文本包含单词的标记值的最常见和通用类型。
多行文字标签的值是多行中的文本。
模型元素标签的值是项目中的模型元素。
列举标记的值可以从可能值的列表中选择。例如,要从红色,绿色和蓝色中选择“红色”。
整数标签的值必须是实数。
浮点数标签的值必须是一个包含一个或多个数字的数字。
布尔型tag的值是布尔值(true / false)。

4、双击名称单元并输入标签名称。重复步骤3和4,添加此构造型的所有标记值。

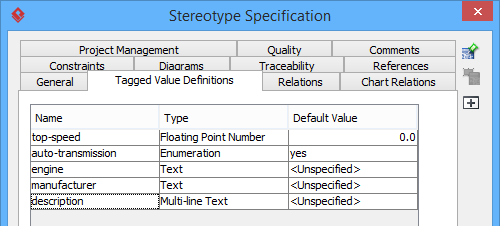

为车辆构造型定义的标签

5、您可以通过编辑默认值  单元格为标签分配默认值  。通常,在大多数情况下,如果标签为true,则为标签提供默认值。例如,标签“室内温度”可以具有“ 25”作为默认值。通过确认更改,您可以在图表上看到构造型,并且在构造型名称下方显示带标签的值。

带有标记值的刻板印象

相关的刻板印象

刻板印象可以通过组成或概括相互关联。相关的构造型不仅会影响配置文件中的建模,而且还会影响构造型将要应用的模型元素。

组成

组成关系显示了刻板印象之间的“一部分”关系。复合构造型负责构成的构造型的存在和存储。

刻板印象之间的组成

要创建一个组合的构造型:

1、将鼠标指针移到原型上。按“  资源目录”  按钮并将其拖出。

2从资源目录中选择  组成->构造型。

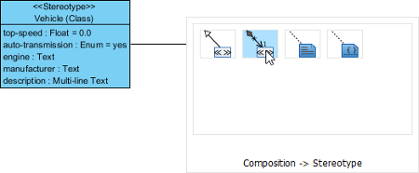

创建作品

3、命名构造型,然后按Enter。

由于合成对关系的“一部分”进行建模,因此当您将复合构造型应用于模型元素时,可以在模型元素中添加在合成构造型中定义的标记值。例如,构造型  Vehicle 由构造型Wheel组成  。如果将构造型  Vehicle 应用于类,则可以指定构造型Vehicle 和  Wheel定义的标记值的属性  。

概括

概括关系显示了刻板印象之间的“某种”关系。

概括关系

要从常规构造型创建特定的构造型:

1、将mosue指针移到原型上。按“  资源目录”按钮并将其拖出。

2、从资源目录中选择Generalization-> Stereotype。

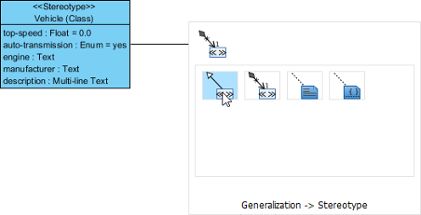

创建概括

3、命名构造型,然后按Enter。

由于泛化为“某种”关系建模,因此,当您将特殊构造型应用于模型元素时,可以在模型元素中添加以常规构造型定义的标记值。例如,构造型  Vehicle 是Truck的广义构造型  。如果将构造型  Truck 应用于类,则可以指定构造型Vehicle 和  Truck定义的标记值的属性。

=====================================================
