Stereotype

Stereotype是三种类型的可扩展性的机制中的一个  统一建模语言（UML），则  其他  两个是标签和约束。构造型表示对现有建模概念的改进，并在UML概要文件中定义，UML概要文件是相关的构造型，标记和约束的集合，专门用于特定领域或平台的UML使用，例如用于项目管理或用于数据建模。

如果发现需要不在UML中但与之类似的建模构造，则可以将其视为UML构造的原型。UML预定义了许多构造型，例如«destroy»（用于序列图），还允许用户定义构造型。因此，Stereotype在UML中提供了一种 扩展机制，可以概括如下：

• Stereotype是一个配置文件类，它定义如何将现有的元类扩展为配置文件的一部分。它允许使用平台或领域特定的术语或符号来代替扩展元类所使用的术语或符号。

• Stereotype扩展了UML的词汇表，允许创建从现有的派生但针对该问题的新型构建块。例如，在对网络建模期间，设计人员处理诸如路由器和集线器之类的概念。通过为它们创建构造型，UML被具有特殊属性，语义和符号的新构建块扩展。

• Stereotype不能单独使用，但必须始终与它扩展的元类之一一起使用。刻板印象不能由其他刻板印象扩展。

• Stereotype使用与类相同的符号，在Stereotype名称之前或上方显示关键字“ stereotype”。

将原型应用于模型元素

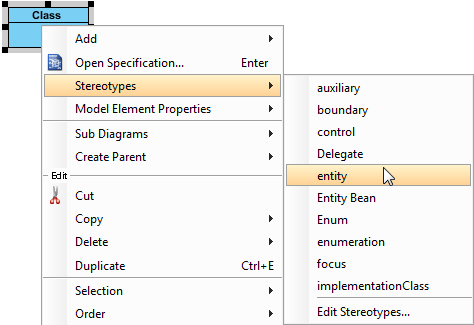

1、右键单击模型元素，或要向其应用构造型的模型元素的视图。 从弹出菜单中选择“  Stereotype”。

根据您选择的模型元素的类型，可能会在弹出的菜单中列出建议的构造型列表。它由最近使用的构造型和构造型列表顶部的构造型组成。如果看到要应用的构造型，请选择它。否则，请 在菜单底部选择  Stereotypes…以寻找其他样式。

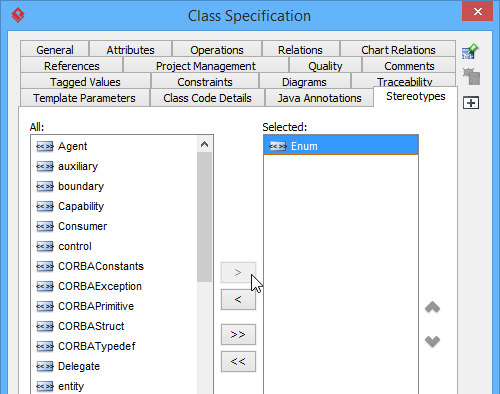

2、在 规范窗口的“Stereotype”选项卡中，选择要应用的构造型，然后单击  >  将其分配给“  选定”  列表。

3、单击确定进行确认。然后，原型将显示在模型元素名称上方的一对guillemet中。如果应用了多个构造型，则应用的构造型的名称将显示为以逗号分隔的列表以及一对guillemet。

稳健性分析图标

稳健性分析有助于找出两者之间的关系actor，边界，控件和实体对象。

要绘制带有鲁棒性分析符号的稳健性分析图：

1、在图中创建一个类。

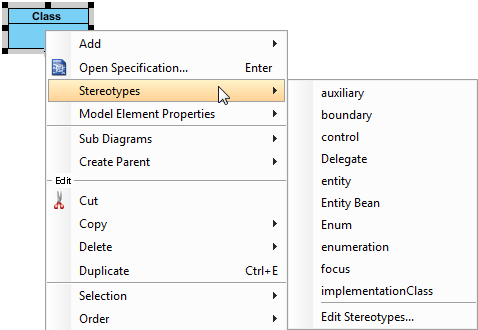

2、根据要创建的健壮性分析符号的类型，将边界，控件和实体构造型应用于类

注意：如果要让类显示为传统的类形状而不是鲁棒性分析图标，请右键单击该类，然后 从弹出菜单中取消选择“  演示选项”>“显示为稳健性图标 ”。

将形状呈现为原型图标

您可以为原型指定图标（有关详细信息，请参阅下一章）。当将原型应用到模型元素时，可以让原型图标显示在模型元素名称的上方（这是默认表示形式），也可以使模型元素显示为图标。要将形状呈现为构造型图标，请右键单击该形状，然后 从弹出菜单中选择“ 演示选项”> “构造型图标 ”。

显示或隐藏构造型

默认情况下，已应用的构造型显示在形状中。但是，由您决定是显示还是隐藏它们。此外，您可以选择不显示构造型，而仅显示其标记值。

要更新原型的可见性，请右键单击形状存在的图的背景。 从弹出菜单中选择/取消选择“  演示选项”>“显示原型 ”。

=====================================================
