使用快捷方式创建原型模型元素

创建形状的方法之一是通过在图工具栏中选择元素类型,然后单击图以创建该类型的形状。如果您想将原型应用于该模型元素,则将打开规范窗口并进行原型选择。通过在图工具栏中添加快捷方式可以简化这些步骤,该快捷方式用于创建具有特定原型设置的模型元素类型。为此:

1、在任何图中,右键单击图工具栏上的“  选择器  ”,然后从弹出菜单中选择“  配置按钮 …”。

UML工具Visual Paradigm用户指南第8章:使用快捷方式创建原型模型元素

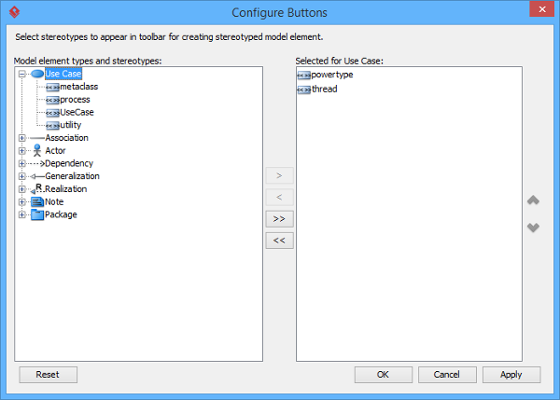

2、在“  配置按钮”  窗口中,展开要为其添加快捷方式的模型元素类型的节点。选择将来需要应用于该类型的模型元素的构造型。单击  >  或双击它进行分配。单击  确定 进行确认。

UML工具Visual Paradigm用户指南第8章:使用快捷方式创建原型模型元素

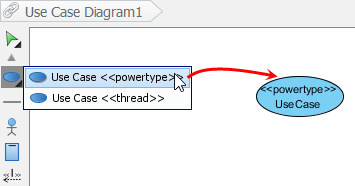

3、毕竟,您可以在图表工具栏中的所选模型元素类型下找到快捷方式。通过选择构造型模型元素类型并单击图,可以创建应用了构造型的形状。

创建定型形状

=====================================================
