描述窗口

“描述窗口”  使您可以书面或口头形式记录项目数据,例如模型元素,形状或图表。对于书面内容,它可以是纯文本或HTML文本,其格式如粗体,斜体,字体颜色等。

打开和关闭描述窗口

 单击状态栏右下角的“描述”按钮可以打开“ 描述”窗格。要关闭它,请再次单击相同的按钮,或者按 “ 描述窗口”右上角的  X按钮  。

UML工具Visual Paradigm用户指南第5章:描述窗口

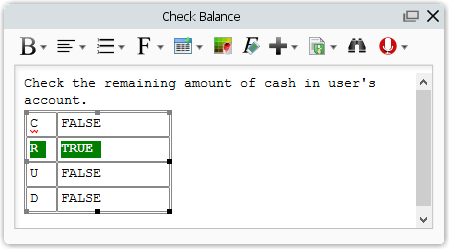

描述窗口概述

 说明窗格

按钮名称描述
加粗粗体:将突出显示的文本设置为粗体。

斜体:将突出显示的文本设置为斜体。

下划线:在突出显示的文本下划线。

对齐方式将突出显示的文本的对齐方式设置为左侧,中心或右侧。
订购清单有序列表:添加编号列表。

无序列表:添加带有项目符号点的列表。

字形字体:选择突出显示的文本的字体系列。

字体大小:选择突出显示的文本的大小。

字体颜色:选择突出显示的文本的颜色。

表:添加一个表。
背景颜色选择突出显示的文本的背景色。
清除格式清除整个编辑器的格式,以将内容转换为纯文本。
添加添加链接:在描述中添加超链接。

添加图像:在描述中添加图像。

添加模型元素:在描述中添加模型元素链接。

添加属性值:在描述中添加属性值。

添加图:将图链接添加到描述中。

模板另存为模板:将当前描述另存为模板。

管理模板:删除模板或将模板设置为默认模板。

在描述中搜索文本。
记录记录:记录语音描述。

管理:添加或删除音频剪辑。您也可以链接到外部音频文件。

注意:默认情况下,格式工具栏对于规范窗口中显示的说明窗格是隐藏的。为了显示格式工具栏,只需单击编辑器。

浮动模式

 默认情况下,“  描述窗口”具有固定的位置和大小,这意味着您无法移动它或调整其大小。但是,您可以将其更改为“  浮动”  模式,以便   可以移动描述窗格并调整其大小。您甚至可以将其移出应用程序窗口。

要将“ 描述窗口”更改   为“  浮动”  模式,请 在“ 描述窗口 ”标题栏中单击“  浮动 ”  。或者,您可以简单地拖动窗格的标题栏以将其更改为浮动模式。

添加模型元素链接

1、确定插入模型元素的位置后,单击  编辑器工具栏上的“ 添加模型元素”按钮。

单击添加模型元素按钮

2、在“  选择模型元素”  窗口中,选择列表中的现有模型元素。如果要修改选定的模型元素,则可以单击“  打开规格...”  按钮。

单击添加模型元素按钮

3、最后,单击  确定  按钮进行确认。

4、因此,插入的模型元素的名称将在下划线的说明窗格中显示。如果要预览插入的模型元素,则可以右键单击其名称,然后 从弹出菜单中选择“  显示视图”。 弹出“  显示视图”窗口后,您可以在“ 预览”  窗口中对其进行  预览。如果要查看图上的实际模型元素,可以单击“  转到视图” 按钮。

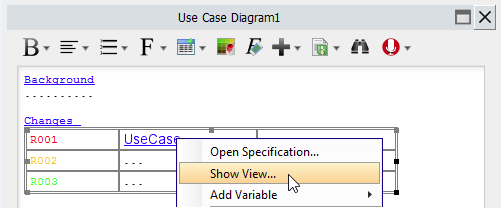

从弹出菜单中单击“显示视图...”。

语音说明

除了模型元素的文字描述之外,您还可以记录语音描述或嵌入音频文件。

录音

1、在“ 描述”窗格顶部  ,单击

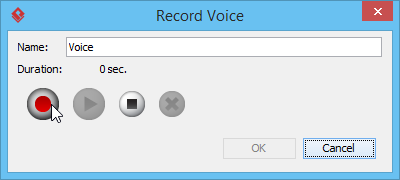

2、在“  录音”  窗口中,单击“  录音” 按钮开始录音。

开始录音

注意:在操作语音描述之前,请确保您的音频输入设备处于活动状态。

3、要结束录制时,请单击“  停止”按钮。

注意:按下“ 播放” 按钮可以播放录制的语音  。通过按“  清除” 按钮再次记录并重新运行前面的步骤。

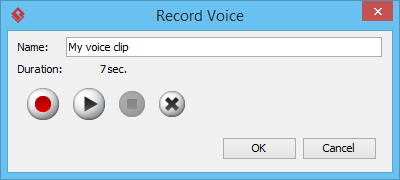

4、在名称的文本字段中输入录制的语音剪辑的名称。

名称语音片段

5、单击  确定 按钮 以确认记录。

管理音频片段

1、在“ 说明”窗格顶部  ,单击旁边的向下箭头   。然后, 从下拉菜单中选择“  管理… ”。

2、在“  管理语音”  窗口中,单击“  添加” 按钮,然后选择 “  嵌入式” 或“  链接到文件”。

3、

尝试将链接添加到音频文件

4、如果选择  Embedded,则在 弹出“ 录制语音”窗口时录制语音剪辑  ;如果选择  链接到文件,则在 弹出“  打开”对话框时选择一个音频文件。

5、语音剪辑可以在Name的文本字段中重  命名。

6、您也可以选择添加的音频剪辑,然后单击“  删除”  将其删除。

7、单击确定按钮 以确认更改。

定义词汇表项目

可以将单词或词汇定义为词汇表项目以进行说明。

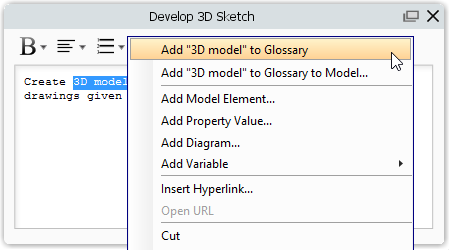

1、突出显示您想要定义的单词或词汇,然后右键单击它。 从弹出菜单中选择  将“ [突出显示的术语]添加到词汇表”以切换到  词汇表网格。

从弹出菜单中选择“将高级”添加到词汇表中

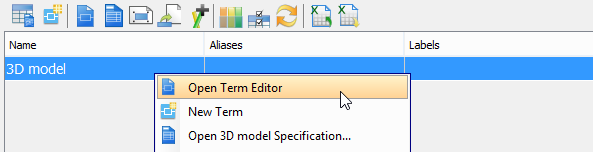

2、在“  词汇表网格”中,从弹出菜单中单击“  打开术语编辑器” ,以填写有关新项目的更多详细信息。或者,右键单击该术语,然后 从弹出菜单中选择“  打开术语编辑器 ”。

从弹出菜单中单击“开放术语编辑器”

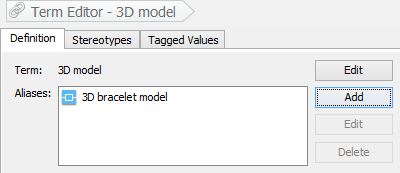

3、在“  术语编辑器” 页面中,单击“  添加”  按钮以键入新项目的别名。

输入新项目的别名

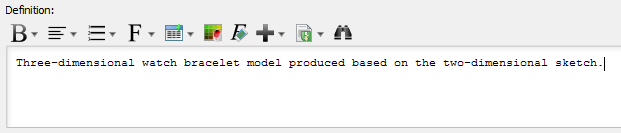

4、可以通过在Definition下的空格中输入有关新项目的更多信息  。

输入术语定义

注意:在“词汇表网格”中,可以通过右键单击术语并从弹出菜单中选择Transit From > %SOURCE_ELEMENT_NAME%,跳至 定义术语的源。

拼写检查

当您不小心键入错误的单词时,“  描述窗口”  可以为您提供帮助。

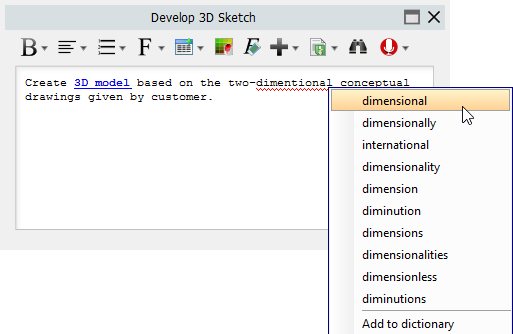

要进行更正,请右键单击带有红色曲线的错误单词,然后从弹出菜单中选择建议的单词之一。

从弹出菜单中选择正确的单词

此外,如果您键入的单词是稀有单词或新创建的单词,则可以将新单词添加到词典中。右键单击新单词,然后 从弹出菜单中选择“  添加到词典 ”。下次键入该单词时,不会再次将其标记为不正确的单词。

=====================================================
